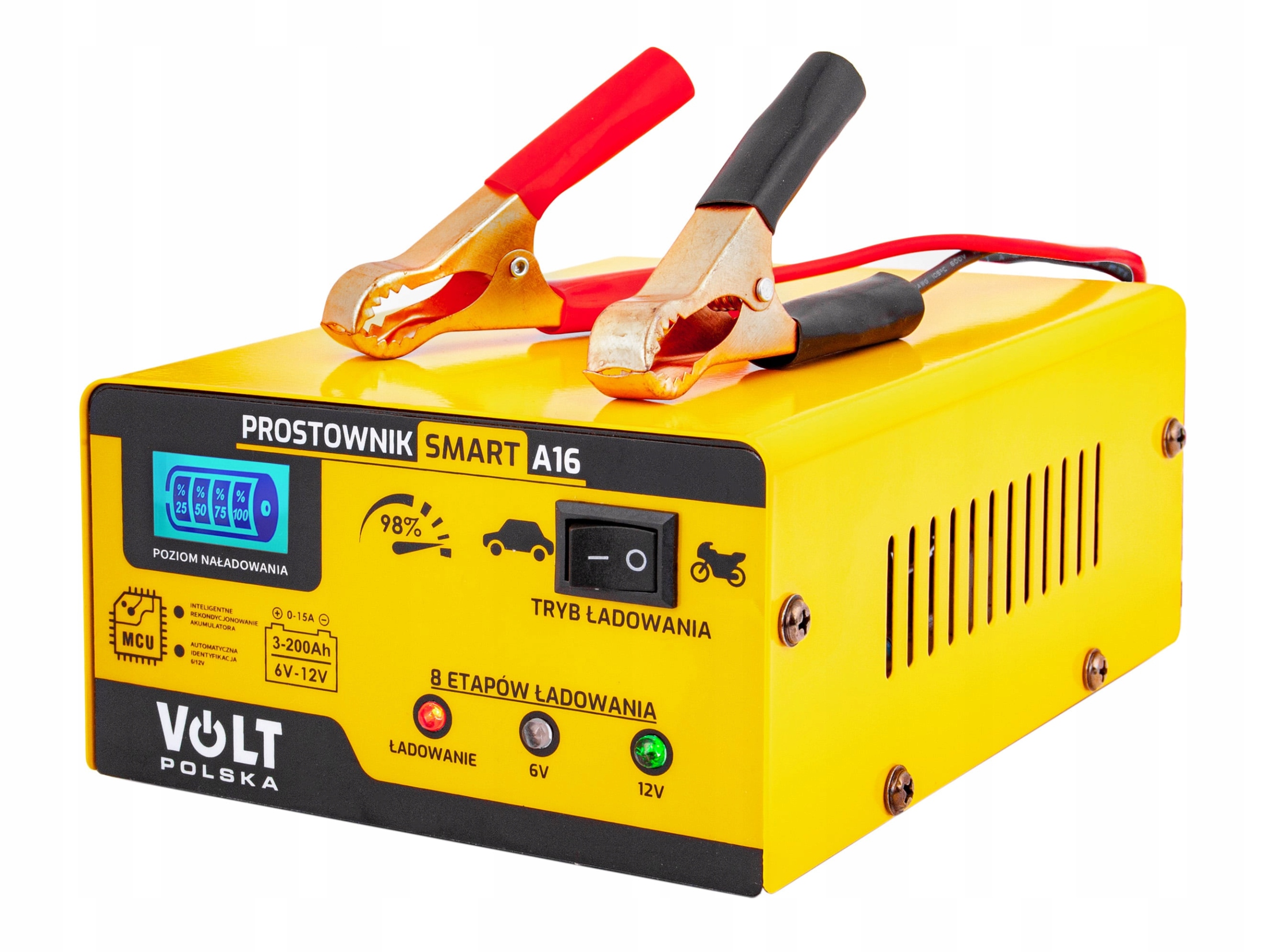

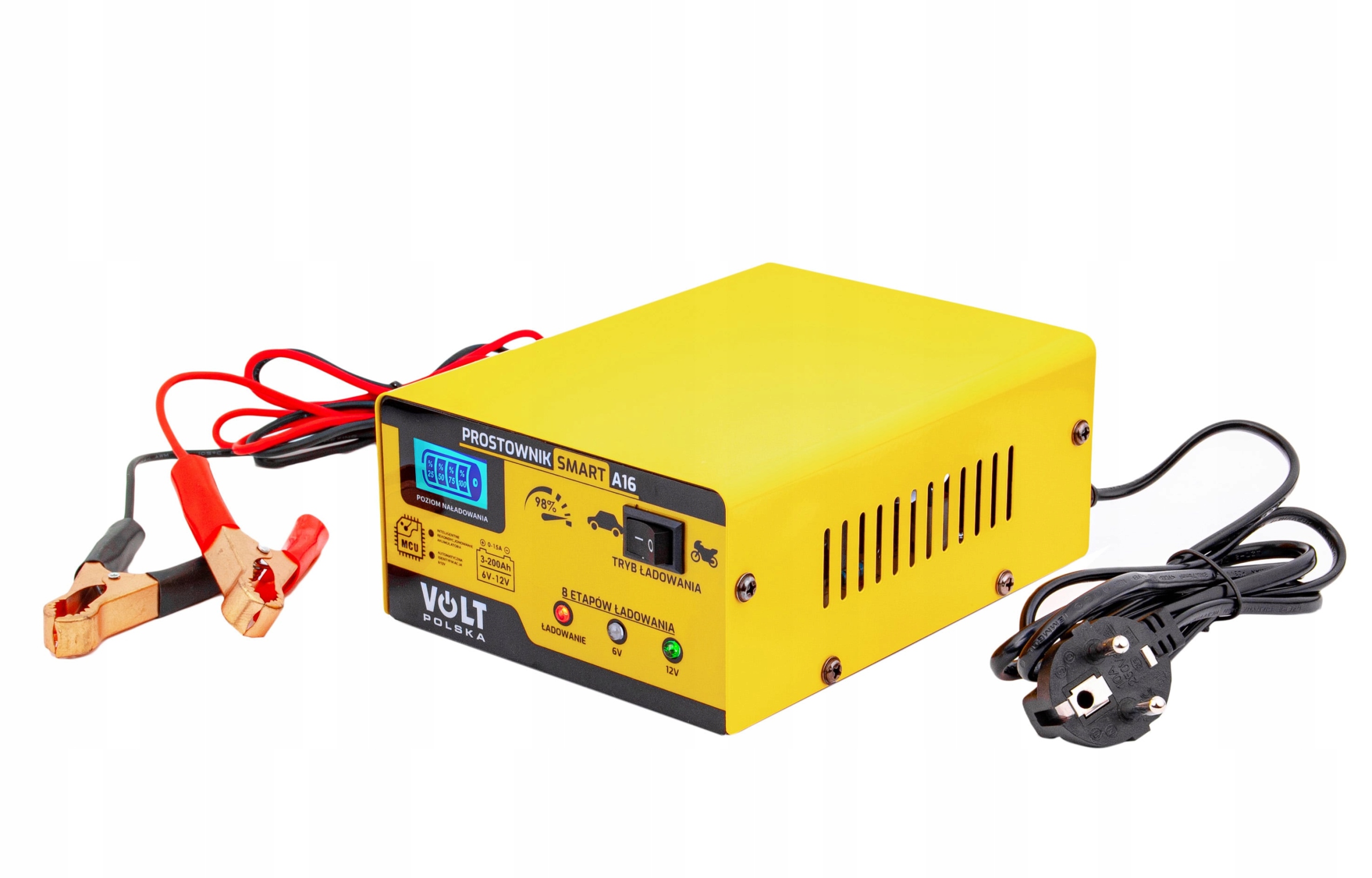

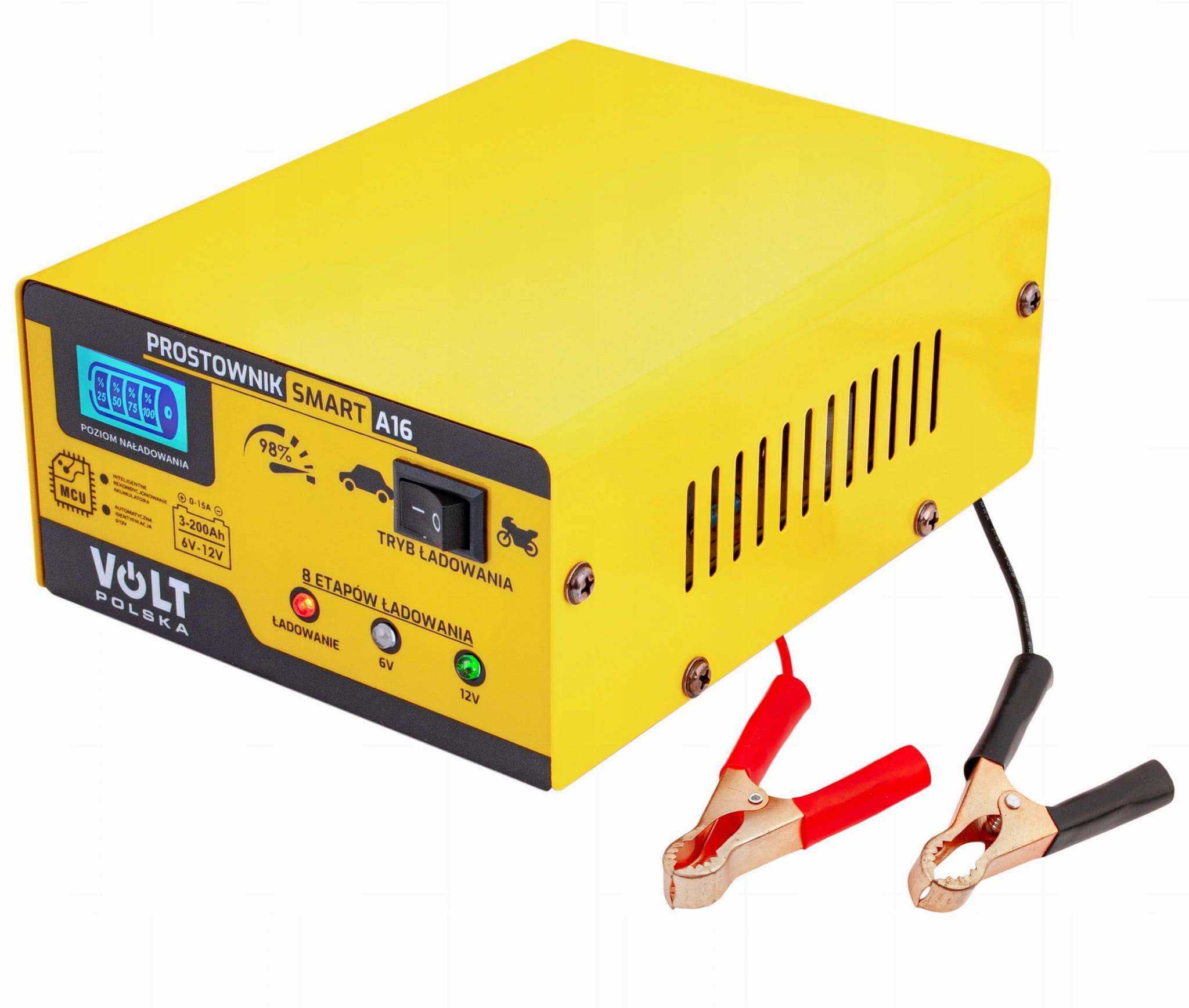

Elektroniczny prostownik 6V 12V, wyświetlacz LCD, prąd ładowania do 15A 8 etapów ładowania Technologia MCU (Microcontroller Unit); PWM (Pulse-Width Modulation); LCD.

DANE TECHNICZNE

Wymiary w mm - 175x135x70 MM

• obsługiwane napięcia akumulatorów: 6V / 12V (pulse dynamic)
• identyfikacja napięcia dla 6V: 2V - 7,4V
• identyfikacja napięcia dla 12V: 8V - 14,5V
• pojemność akumulatora 6V/12V: 3Ah - 200Ah
• natężenie ładowania: 0A - 15A
• proces ładowania: 8-stopniowy (inteligentny)
• temperatura pracy: -30°C - 50°C
• efektywność: 98%
• obsługuje akumulatory: VRLA, WET, GEL, EFB, AGM

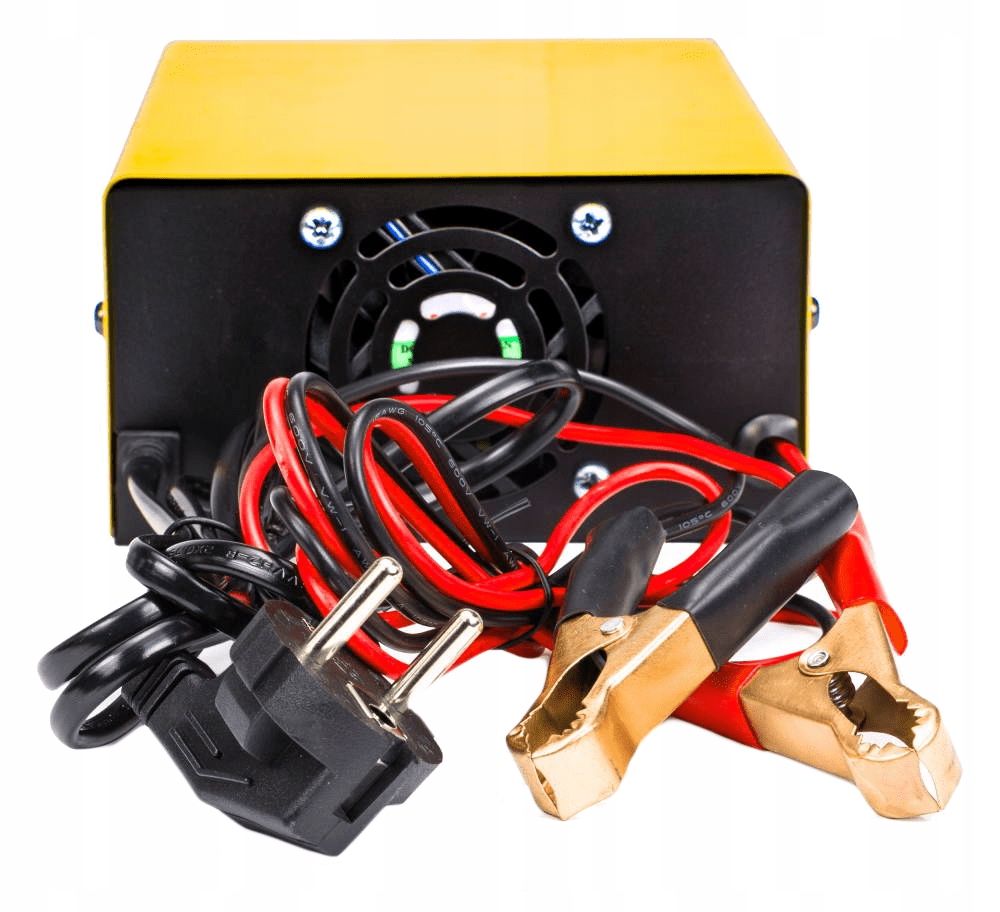

• wbudowany wentylator sterowany przez MCU
• waga netto: 0,99kg
• długość przewodu zasilającego: ~136cm
• długość przewodów "+" i "-": ~120cm
• numer katalogowy: 6PRA12168C

Inteligentne rekondycjonowanie akumulatora odbywa się poprzez ciągły test systemu i przełączania ładowania w 4 trybach ( Constant Voltage; Constant Current; Trickle Charge Modulation; Floating Charge Modulation).

• Constant Voltage (Stałe napięcie): Użycie napięcia stałego do ładowania akumulatora sprawdzając czy prąd ładowania nie jest za wysoki zmniejszając go w trakcie procesu.
• Constant Current (Stały prąd): Oznacza, że napięcie akumulatora jest niższe niż ustawione napięcie ładowarki, ale ładowarka będzie podtrzymywać stały prąd ładowania akumulatora.
• Trickle Charge Modulation (Ładowanie prądem stałym): Kiedy napięcie akumulatora zbliża się do napięcia znamionowego i prąd ładowania jest już niski do ustawionego prądu, przełączy się w tryb doładowania pływającego (floating charge modulation). Oznacza to, że akumulator jest naładowany, ale jest sprawdzany ciągle pod względem spadków napięcia i doładowywany automatycznie prądem zmiennym.
• Floating Charge Modulation (Ładowanie prądem zmiennym): Tryb będzie utrzymywać stan pełnego naładowania akumulatora.

ZAWARTOŚĆ OPAKOWANIA:

• 1 x Prostownik,

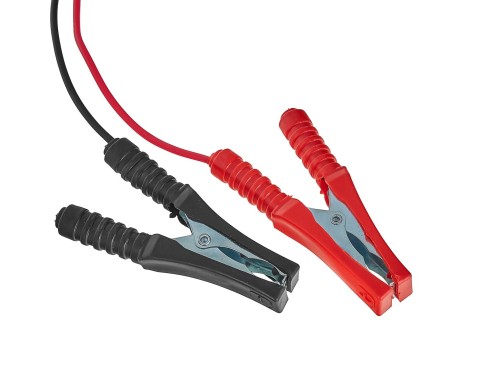

• 2 x zaciski do akumulatorów (czarny i czerwony),
• 1 x instrukcja obsługi

Nowoczesna technologia ładowania PWM za pomocą MCU

Prostownik ten to pierwsza na rynku ładowarka akumulatorów z mikroprocesorowym systemem kontroli i sterowania w technologii PWM z możliwością ładowania akumulatorów 6V i 12V, która inteligentnie i konkretnie dobierze odpowiednie parametry sprawiając, że Twój rozładowany i zaniedbany akumulator zostanie zregenerowany.

Ładowanie w trybie inteligentnym (SMART)  nie potrzebuje Twojej uwagi, gdyż wszystkie programy sterujące procesem ładowania zostały bardzo dokładnie zaprojektowane do odpowiednich rodzajów akumulatorów i ich znamionowych napięć w celu najdokładniejszego doprowadzenia ich do idealnej kondycji. W modelu tym system autowykrywania napięcia 6V/12V nie wymaga od użytkownika ustawienia odpowiedniej wartości na panelu sterowania.

PWM (ang. Pulse-Width Modulation) – to metoda regulacji sygnału prądowego lub napięciowego, o stałej amplitudzie i częstotliwości, polegająca na zmianie wypełnienia sygnału. Układ PWM zasila urządzenie bezpośrednio lub przez filtr dolnoprzepustowy wygładzający zmiany natężenia prądu elektrycznego i napięcia.

Wyświetlanie procentowego naładowania umożliwia dodatkową kontrolę stanu swojego akumulatora. Duży wyświetlacz informuje o aktualnym stanie naładowania wyświetlając informacje w systemie procentowym.

Bardzo wysoka efektywność ładowania przy temperaturach dodatnich. Za pomocą zaawansowanego sterowania procesami ładowania efektywność prostownika wynosi 98%, co sprawia że jest on nieporównywalny z tradycyjnymi typami prostowników bez tego rodzaju technologii.

Funkcje bezpieczeństwa

• Ochrona przeciwprzepięciowa - ochrona włącza się przy ustawieniu napięcia ładowania innego niż wykryty parametr.
• Funkcja diagnostyki akumulatora - prostownik stale monitoruje stan akumulatora.
• Overheating protection (Zabezpieczenie przed przegrzaniem ładowarki): Kiedy temperatura ładowarki przekracza 150°C, ładowarka przestanie ładować. Kiedy temperatura zredukuje się do 80°C, lub wyłączy się prostownik na ok.10 min, po tym czasie można ładować akumulator ponownie.
• Short-circuit protection (Ochrona przed zwarciem): Kiedy wystąpi zwarcie w obwodzie nastąpi automatyczne zatrzymanie pracy. Objawi się to długim sygnałem dźwiękowym. Wystarczy podłączyć ładowarkę dokładnie, wtedy nastąpi ponowne automatycznie ładowanie.
• Reverse-connecting protection (Ochrona przed odwrotnym podłączeniem): Podczas, gdy zaciski (+/-) zostaną przez pomyłkę podłączone na odwrót, ładowarka zaalarmuje to w postaci przerywanych długich sygnałów dźwiękowych. Po prawidłowym podłączeniu zacisków nastąpi ponowne ładowanie.

8-etapowe ładowanie

• ETAP 1: DIAGNOSTYKA: analiza akumulatora, jego stanu naładowania oraz poprawności połączeń pomiędzy akumulatorem i prostownikiem.
• ETAP 2: ODSIARCZANIE: rozpoznanie zasiarczonego akumulatora, ładowanie prądem pulsującym o niskim napięciu i wysokim natężeniu umożliwia usunięcie siarczanu z płytek akumulatora, dzięki czemu zostaje przywrócona jego początkowa pojemność.
• ETAP 3: ANALIZA: sprawdzenie czy akumulator nie jest uszkodzony i czy może przyjąć prąd ładowania - zapobiega ładowaniu uszkodzonego akumulatora.
• ETAP 4: MIĘKKI START: jeśli akumulator nie jest uszkodzony rozpoczyna się ładowanie prądem o stosunkowo niskim natężeniu (ok 15%), stopniowo zwiększając jego wartość.
• ETAP 5: ŁADOWANIE ZASADNICZE: ładowanie prądem maksymalnym o stałym natężeniu o wartości regulowanej automatycznie w zależności od stanu naładowania akumulatora, do czasu osiągnięcia 80% pojemności akumulatora.
• ETAP 6: ŁADOWANIE KOŃCOWE: ładowanie prądem o malejącym natężeniu i stałym napięciu do osiągnięcia 100% pojemności akumulatora.
• ETAP 7: ANALIZA: trwający około 2 minut test naładowania akumulatora – jeśli po zatrzymaniu ładowania poziom naładowania akumulatora nie spada, proces ładowania zostaje zakończony.
• ETAP 8: PULSOWANIE: monitorowanie napięcia akumulatora i utrzymywanie optymalnego naładowania na poziomie 95-100% pojemności poprzez impulsy prądu ładowania.

Proces ładowania

• Proces ładownia prostownika opiera się na systemie ładowania impulsowego - ładowanie przez 5 sekund, następnie przerwanie ładowania na 1 sekundę, powoduje, że większość tlenu, który powstał przy ładowaniu staje się elektrolitem. Metoda ta nie tylko ogranicza powstawanie gazów, ale prostownik również potrafi naprawić zasiarczony akumulator.
• Kiedy wskaźnik ładowania wyświetla 25%, 50%, 75%, 100%, pokazuje procent naładowania akumulatora:
• Miganie - kiedy pojemność akumulatora będzie zbyt niska, prostownik na wyświetlaczu będzie ostrzegał o zbyt niskim napięciu migając. Po naprawie akumulatora przez ładowarkę będzie ona wyświetlać normalny poziom naładowania ponownie.
• Sygnał dźwiękowy - kiedy akumulator będzie w pełni naładowany, pojawi się cykliczny sygnał dźwiękowy co minutę.

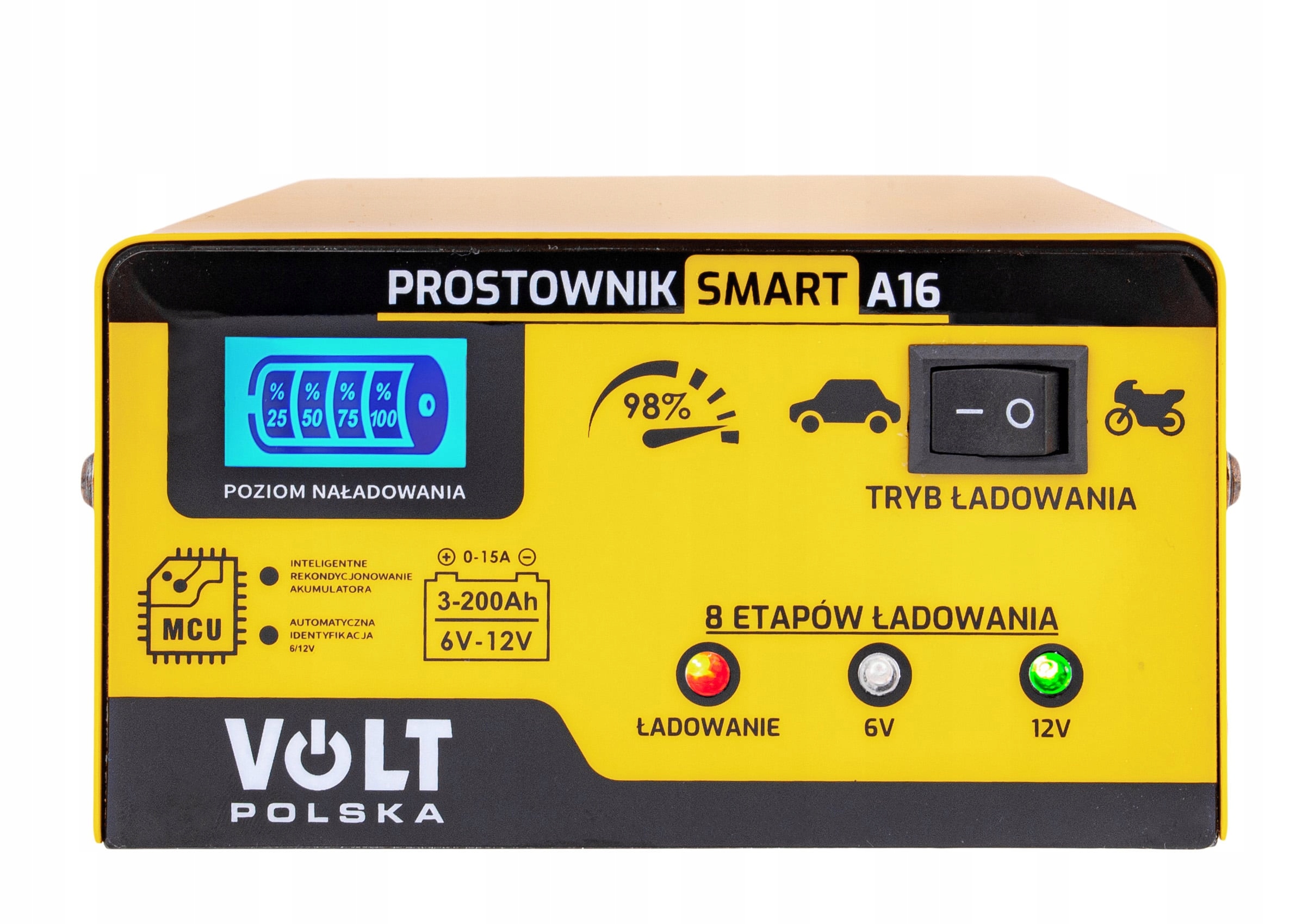

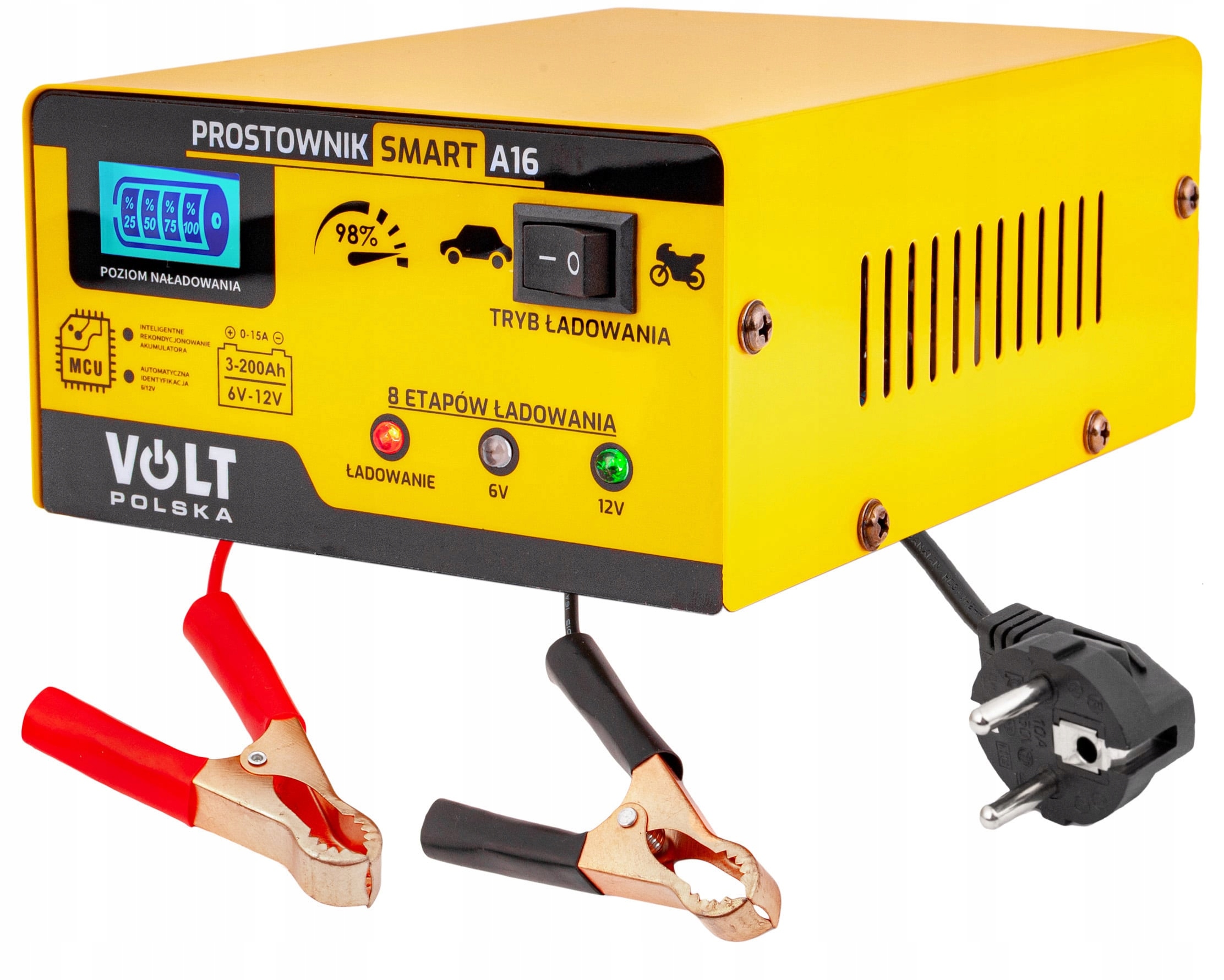

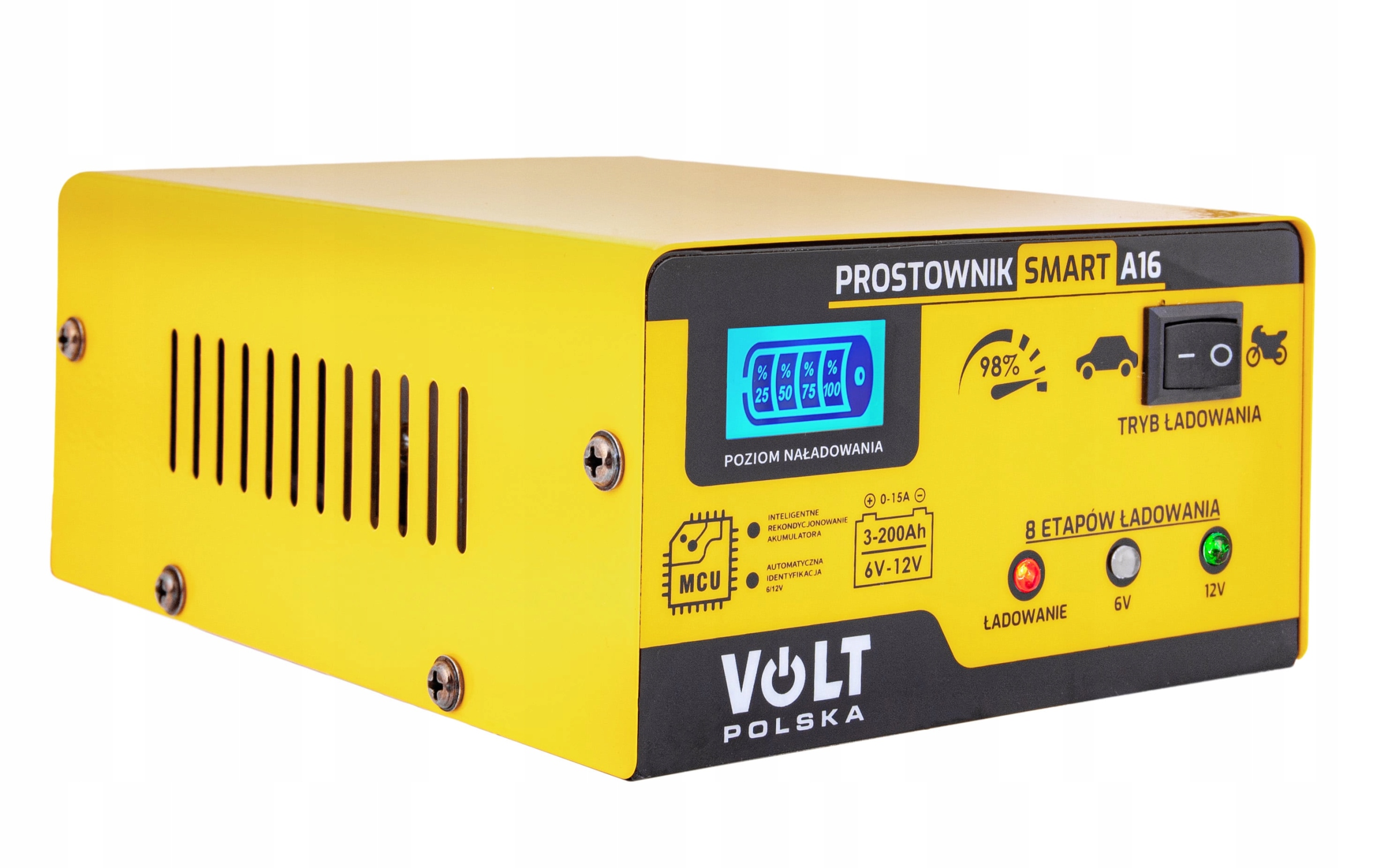

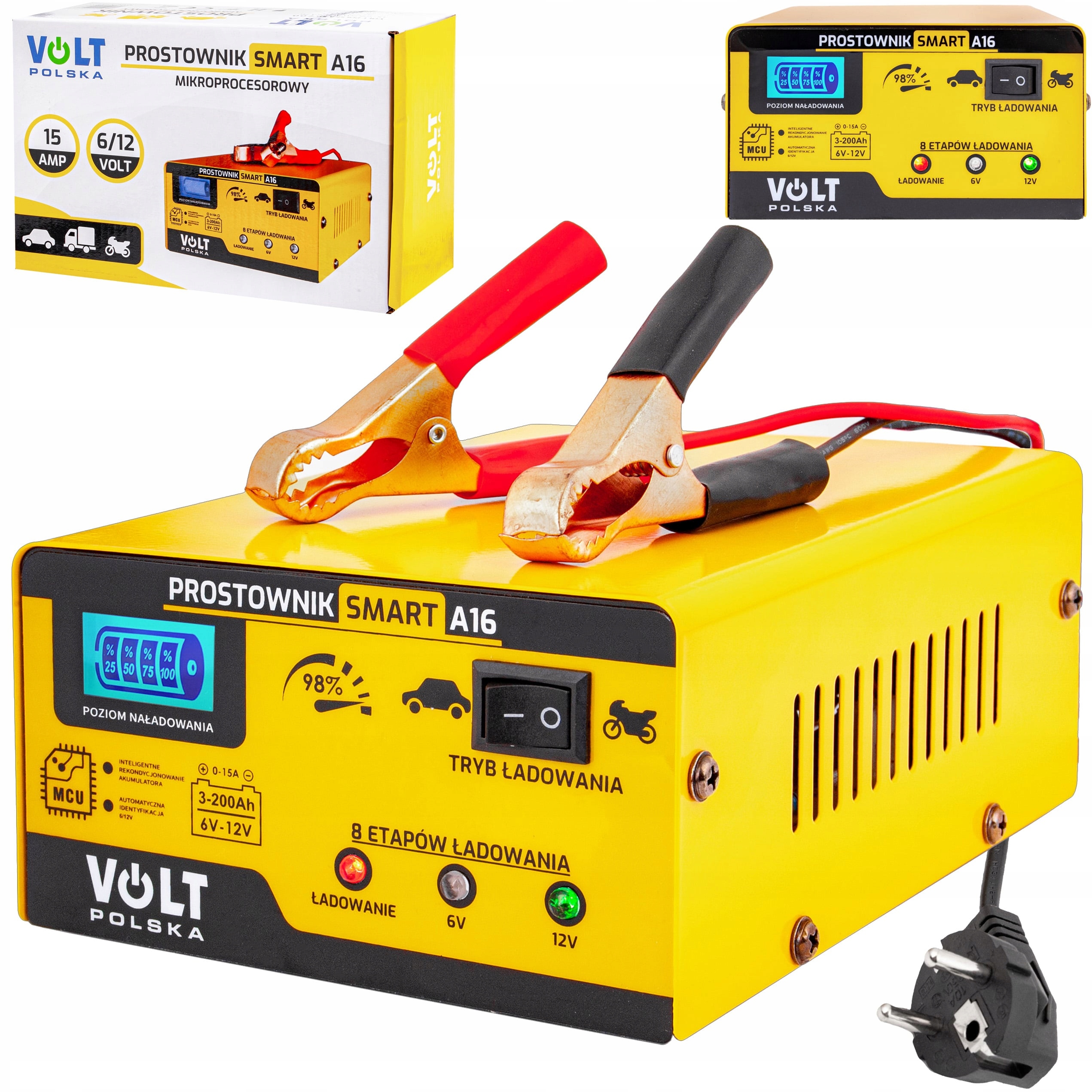

Elementy urządzenia:

1. Wyświetlacz LCD.

2. Przełącznik trybu ładowania (AUTO/MOTOCYKL).

3. Dioda informacyjna (ładowanie).

4. Dioda automatycznego wyboru akumulatora 12V.

5. Dioda automatycznego wyboru akumulatora 6V.

WYPOSAŻENIE

• prostownik
• oryginalne pudełko
• instrukcja obsługi

UWAGA - prostowniki elektroniczne mikroprocesorowe (wszystkie) potrzebują do uruchomienia prądu inicjującego z akumulatora dlatego akumulator nie może być rozładowany całkowicie.
