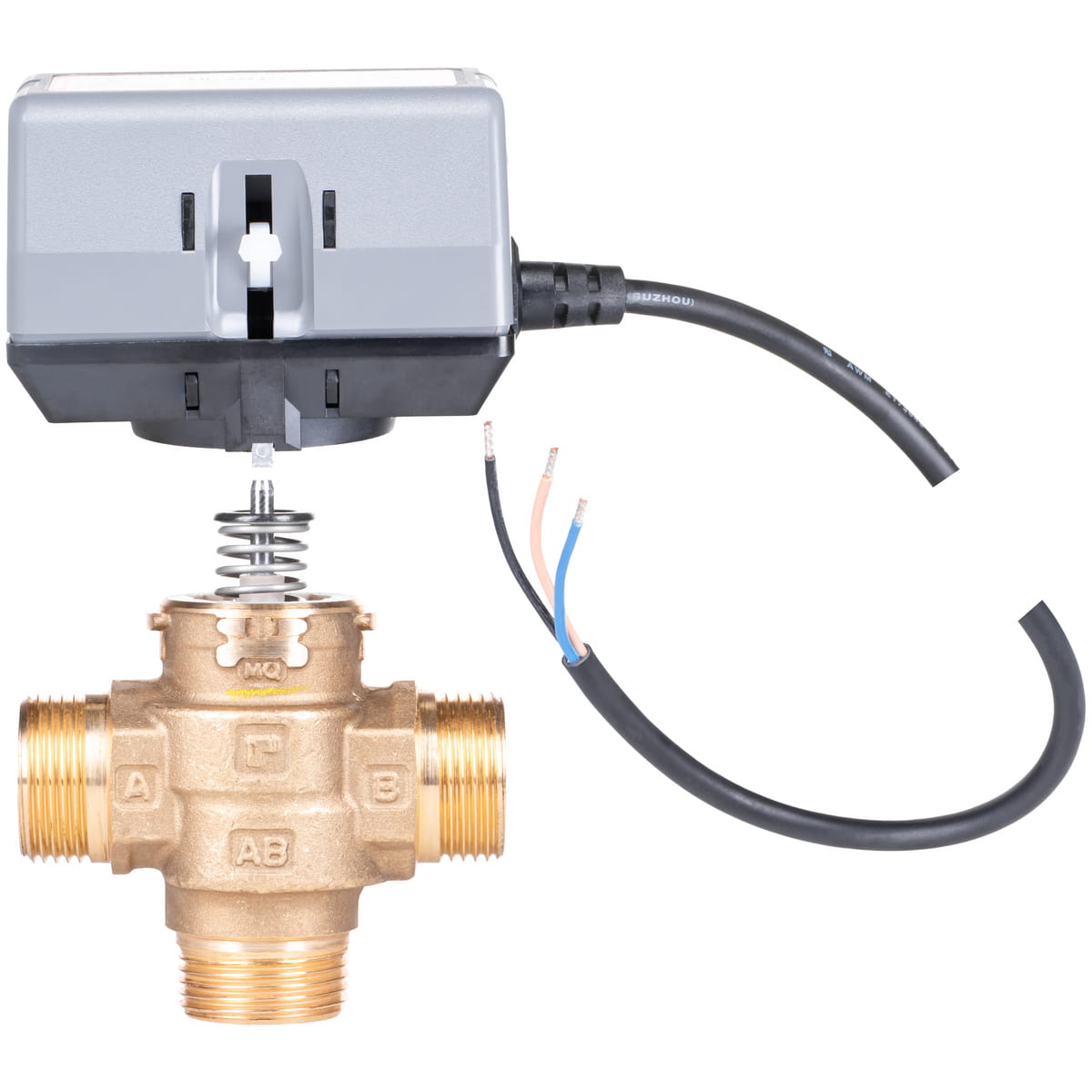

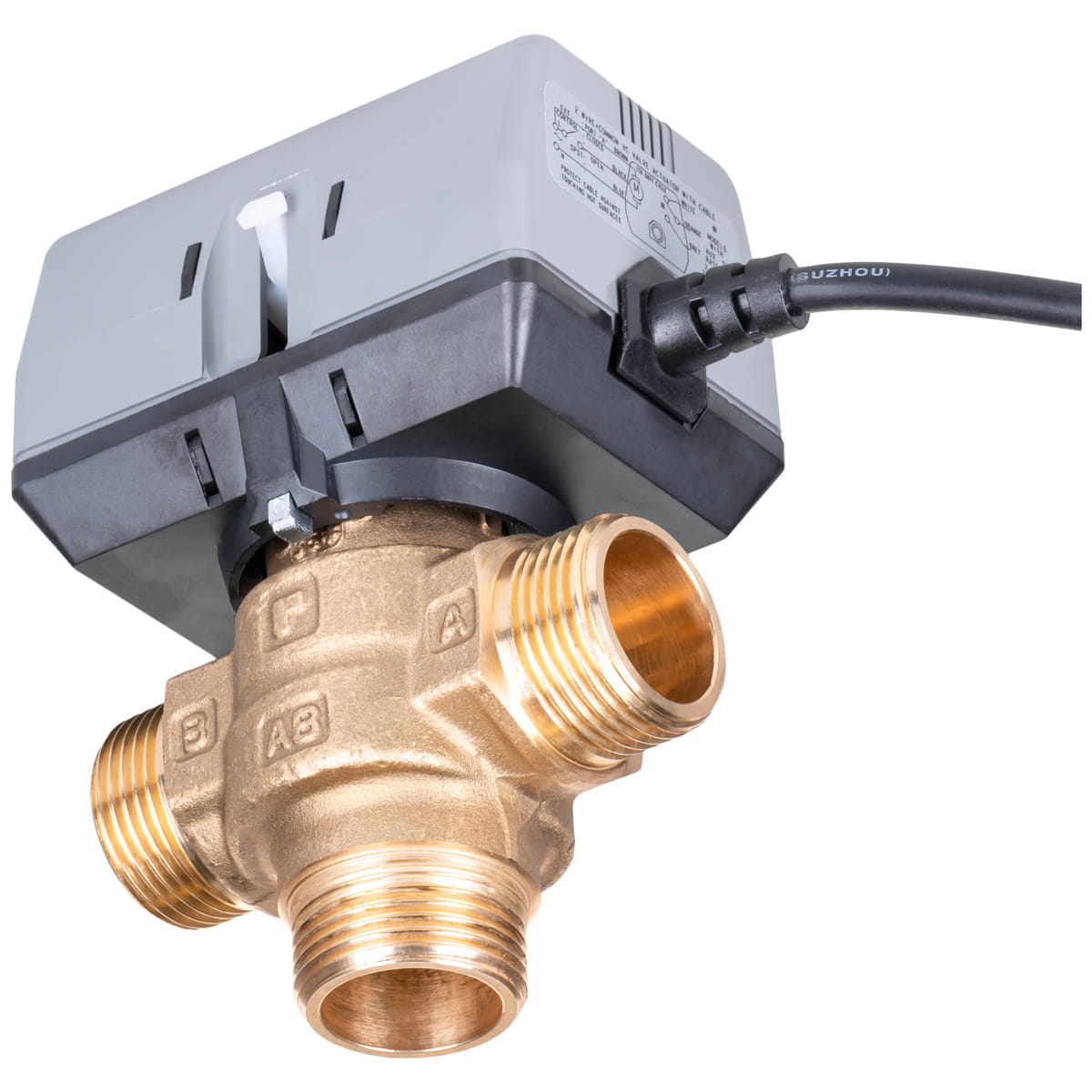

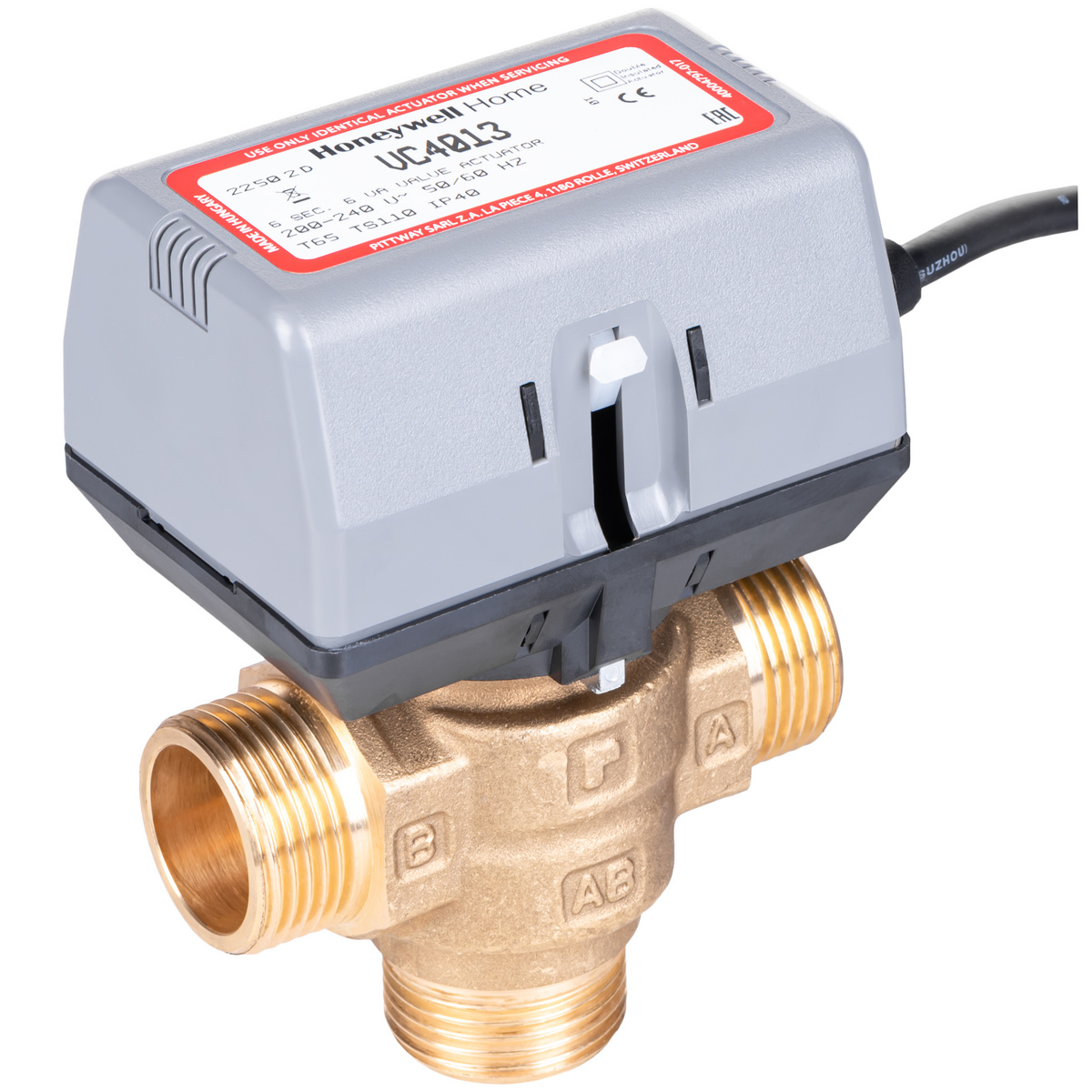

Zawór strefowy 3 dr. 1"+ siłownik VC4013MQ6000/U Honeywell

Zawór strefowy dzielący 3-drogowy 1" GZ + siłownik zaworu serii VC VC4013MQ6000/U marki Honeywell

Zawory typu VC ze sterowaniem dwupołożeniowym stosowane są do sterowania przepływem wody gorącej/chłodzącej w instalacjach grzewczych/chłodzących w domowych i małych obiektach komercyjnych. Zawory 3-drogowe wykorzystywane są jako zawory dzielące. Może sterować pojedynczym klima konwektorem, grzejnikiem, podgrzewaczem objętościowym lub konwektorem. W zależności od modelu napędu zawory mogą być sterowane regulatorami ze stykami rozwiernymi SPST lub zwierno-rozwiernymi SPDT stosowanych w termostatach pokojowych, termostatach zanurzeniowych i przylgowych. Zawory serii VC dzięki sinusoidalnemu skokowi napędu pozwalają na cichą pracę i zmniejszają efekt uderzenia hydraulicznego.

Konstrukcja tłoka zaworu zapewnia uszczelnienie niezależnie od ciśnienia różnicowego powstałego na zaworze.

W zaworze 3-drogowym, dzielącym przepływ może występować zarówno z AB do A lub B, jak i z A lub B do AB.

Wykonanie:

• Mosiężny korpus
• Trzpień ze stali nierdzewnej
• Wymienny wkład zaworowy Ryton™ (polyphenylene sulphide) i Noryl™ (polyphenylene oxide)

Dane techniczne:

• Medium: woda lub mieszanina z glikolem (maks. 50% zawartości glikolu), zgodnie z VDI 2035
• Temperatura pracy: 1-95 st. C
• Ciśnienie znamionowe: do 20 bar
• Ciśnienie różnicowe na zaworze: 4 bar
• Wartość Kvs: 7,0 m3/h
• Przyłącza: DN 25 1", Gwint Zewnętrzny

Zasady działania:

Wersja z zastosowaniem siłownika ze stykiem SPDT:

W momencie otrzymania sygnału zapotrzebowania na ciepło, styk NO termostatu zostaje zwarty zamykając przez przelot B i otwierając przepływ przez A. Kiedy przepływ przez A jest całkowicie otwarty mechanizm krzywkowy powoduje zwarcie styku SW1 i jednocześnie rozwarcie styku SW2. W momencie zaniku sygnału zapotrzebowania na ciepło styk NC termostatu zostaje zwarty powodując zasilanie silnika poprzez styk SW1 i zamykanie przepływu przez przelot A. Kiedy zawór jest całkowicie zamknięty, mechanizm krzywkowy zwiera styk SW2 i jednocześnie rozwiera styk SW1. Zawór będzie oczekiwał na kolejne zapotrzebowanie na ciepło.

Wersja z zastosowaniem siłownika ze stykiem SPST:

W momencie otrzymania sygnału zapotrzebowania na ciepło styk termostatu powoduje zasilanie RLY1 oraz zwarcie styku NO na przekaźniku SW3 co prowadzi do zamknięcia przepływu przez przelot B i otwarcie przepływu przez A. Po osiągnięciu pełnego otwarcia przepływu przez A mechanizm krzywkowy zwiera styk SW1 i rozwiera SW2. Osiągnięcie żądanej temperatury powoduje rozwarcie

Dane techniczne:

• Gatunek materiału: Brąz bezcynkowy (90/10)

• Materiał mechanizmu wewnętrznego: Brąz

• Średnica nominalna: 1 cal (25)

• Połączenie 1: Gwint zewnętrzny gazowy walcowy (BSPP)

• Połączenie 2: Gwint zewnętrzny gazowy walcowy (BSPP)

• Połączenie 3: Gwint zewnętrzny gazowy walcowy (BSPP)

• Klasa ciśnienia urządzenia: PN 20

• Zgodność z przepisami inspekcji morskiej: X

• Maksymalne ciśnienie różnicowe przy 20°C: 20 bar

• Rodzaj wyłożenia wewnętrznego: Inne

• Zabezpieczenie powierzchni: Stan surowy

• Działanie/napęd: Silnik elektryczny

• Uszczelnienie: Tworzywo sztuczne

• Z możliwością spustu: (wyprowadzenie)

• Kąt między połączeniem 1 i połączeniem 2: 90 °

• Kąt między połączeniem 1 i połączeniem 3: 180 °

Numer kat.VC4013MQ6000/U

Oferta dotyczy 1 zestawu (zawór + siłownik)
