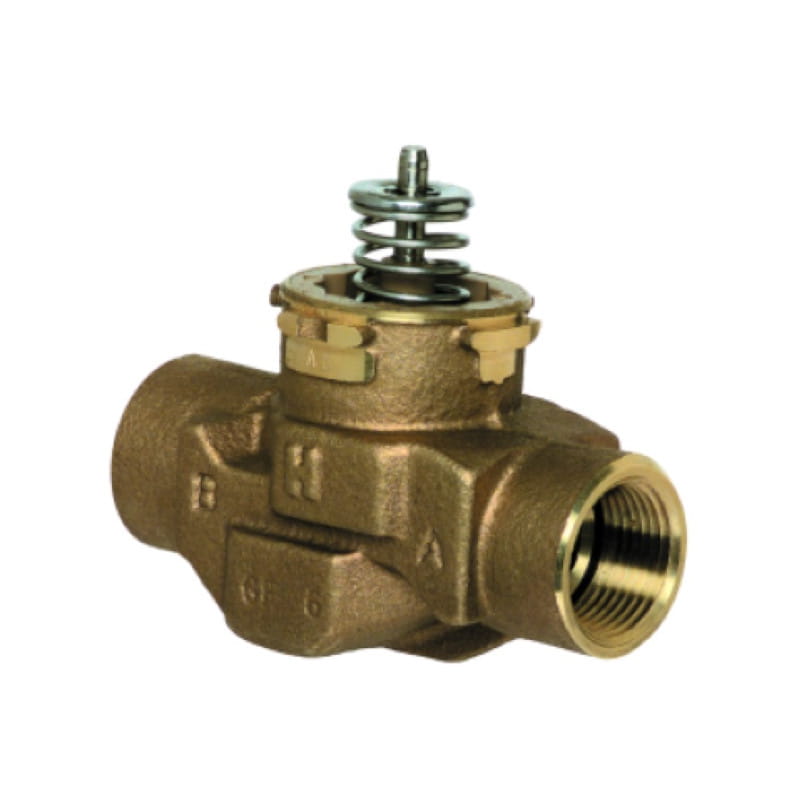

Zawór przelotowy 1 cal VCZAP1000/U Honeywell

Zawory typu VC ze sterowaniem dwupołożeniowym stosowane są do sterowania przepływem wody gorą- cej/chłodzącej w instalacjach grzewczych/chłodzących w domowych i małych obiektach komercyjnych.

Zawory 2- drogowe są stosowane jako zawory przelotowe w aplikacjach ze sterowaniem strefowym, natomiast zawory 3- drogowe jako zawory dzielące. Obie wersje mogą sterować pojedynczym klimakonwektorem, grzejnikiem, podgrzewaczem objętościowym lub konwektorem. W zależności od modelu napędu zawory mogą być sterowane regulatorami ze stykami rozwiernymi SPST lub zwierno-rozwiernymi SPDT stosowanych w termostatach pokojowych, termostatach zanuszeniowych i przylgowych.

Zawory serii VC dzięki sinusoidalnemu skokowi napędu pozwalaja na cichą pracę i zmniejszają efekt uderzenia hydraulicznego. Napęd pobiera zasilanie tylko podczas przemieszczania się zaworu do wymaganej pozycji. Napęd można zdemontować z zaworu bez wpływu na działanie systemu.

Wszystkie wersje siłowników współpracują z dowolny rodzajem zaworu serii VC. Konstrukcja tłoka zaworu zapewnia uszczelnienie niezależnie od ciśnienia różnicowego powstałego na zaworze. W zaworze 2-drogowym przepływ można realizować w obu kierunkach.

Właściwości:

• Konstrukcja odporna na wstrząsy i mechaniczne uszkodzenia

• Duże przepływy

• Wymiana napędu nie wymaga opróżniania instalacji

• Szybka i łatwa wymiana części ruchomych

• Szybkie połączenie elektryczne

• Podwójnie izolowany napęd

• Ciśnienie różnicowy do 4 bar

• Minimalny pobór mocy

• Sterowanie prze zestyki SPST lub SPDT

Budowa:

   Zawory serii VC składają się z:

•  Korpusu zaworu 2- lub 3 drogowego

• Wkładu zaworowego

• Napędu z kablem lub ze złączką Molex™

• Złączek (niektóre wersje)

Materiały:

• Mosiężny korpus

• Trzpień ze stali nierdzewnej

• Wkład zaworowy Ryton™ (polyphenylene sulphide) i Noryl™ (polyphenylene oxide)

• Obudowa napędu wykonana z Noryl™

Dane :

• Medium: woda lub woda/glikol wg VDI 2035

• Kvs: 7,7

• Średnica przyłącza: 1 cal

• Typ przyłącza: gw. Wewnętrzne

• Wskazanie położenia: nie

• Długość kabla:

• Typ zacisków elektrycznych: nie

• Zawory 3-dr., dzielący, bez siłownika przepływ w kierunku AB-

• Maks. różnica ciśnienia zamknięcia: 4bar

• Maks. ciśnienie: 20bar

• Temp. medium: 1...95C
