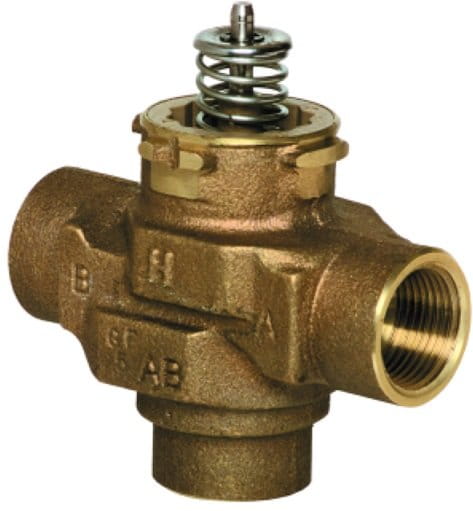

Zawór dzielący 3dr 3/4" VCZMH6000/U Honeywell

Zawór dzielący VCZMH6000/U gwint wewn. 3/4" firmy Honeywell

Zawory typu VC ze sterowaniem dwupołożeniowym stosowane są do sterowania przepływem wody gorą- cej/chłodzącej w instalacjach grzewczych/chłodzących w domowych i małych obiektach komercyjnych.

Zawory 2- drogowe są stosowane jako zawory przelotowe w aplikacjach ze sterowaniem strefowym, natomiast zawory 3- drogowe jako zawory dzielące. Obie wersje mogą sterować pojedynczym klimakonwektorem, grzejnikiem, podgrzewaczem objętościowym lub konwektorem. W zależności od modelu napędu zawory mogą być sterowane regulatorami ze stykami rozwiernymi SPST lub zwierno-rozwiernymi SPDT stosowanych w termostatach pokojowych, termostatach zanuszeniowych i przylgowych.

Zawory serii VC dzięki sinusoidalnemu skokowi napędu pozwalaja na cichą pracę i zmniejszają efekt uderzenia hydraulicznego. Napęd pobiera zasilanie tylko podczas przemieszczania się zaworu do wymaganej pozycji. Napęd można zdemontować z zaworu bez wpływu na działanie systemu.

Wszystkie wersje siłowników współpracują z dowolny rodzajem zaworu serii VC. Konstrukcja tłoka zaworu zapewnia uszczelnienie niezależnie od ciśnienia różnicowego powstałego na zaworze. W zaworze 2-drogowym przepływ można realizować w obu kierunkach. W zaworze 3-drogowym, dzielącym przepływ może występować zarówno z AB do A lub B, jak i z A lub B do AB.

Właściwości:

• Konstrukcja odporna na wstrząsy i mechaniczne uszkodzenia
• Duże przepływy
• Wymiana napędu nie wymaga opróżniania instalacji
• Szybka i łatwa wymiana części ruchomych
• Szybkie połączenie elektryczne
• Podwójnie izolowany napęd
• Ciśnienie różnicowy do 4 bar
• Minimalny pobór mocy
• Sterowanie prze zestyki SPST lub SPDT

Budowa:

   Zawory serii VC składają się z:

• Korpusu zaworu 2- lub 3 drogowego
• Wkładu zaworowego
• Napędu z kablem lub ze złączką Molex™
• Złączek (niektóre wersje)

Materiały

• Mosiężny korpus
• Trzpień ze stali nierdzewnej
• Wkład zaworowy Ryton™ (polyphenylene sulphide) i Noryl™ (polyphenylene oxide)
• Obudowa napędu wykonana z Noryl™

Dane :

• Medium: woda lub woda/glikol wg VDI 2035
• Kvs: 7,0
• Średnica przyłącza: 3/4 cala
• Typ przyłącza: gw. Wewnętrzne
• Wskazanie położenia: nie
• Długość kabla:
• Typ zacisków elektrycznych: nie
• Zawory 3-dr., dzielący, bez siłownika przepływ w kierunku AB-
• Maks. różnica ciśnienia zamknięcia: 4bar
• Maks. ciśnienie: 20bar
• Temp. medium: 1...95C

Działanie :

W zaworze 3-dr. przemieszczenie tłoka w dolne położenie powoduje zamknięcie przepływu przelotu B umożliwiając przepływ z kierunku AB do A. Kiedy trzepień przemieszcza się w kierunku górnym następuje przepływ z AB do B.
