Wentylator kanałowy 1700 m3/h osiowy VKOMz 315

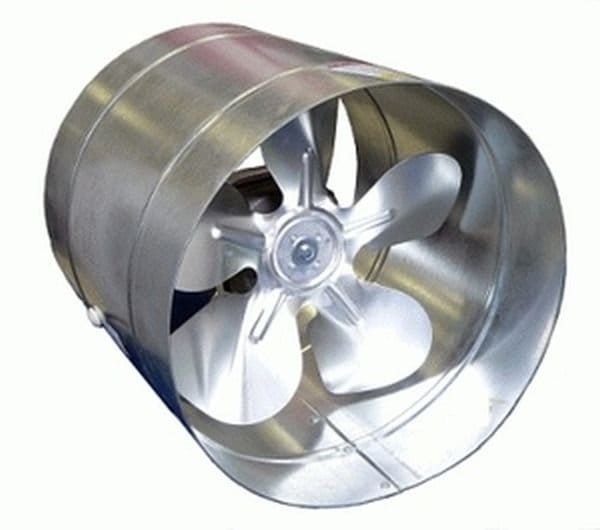

WENTYLATOR KANAŁOWY OSIOWY VKOMz 315

Wentylator osiowy Vents serii VKOMz 315 służy do wspomagania wentylacji grawitacyjnej, do bezpośredniego wyrzutu powietrza przez ścianę budynku. Może być instalowany w pomieszczeniach magazynowych, handlowych, gospodarczych oraz użytku publicznego. Dzięki zastosowanym w nim łożyskom kulkowym, wentylator jest dostosowany do pracy zarówno poziomej, jak i pionowej. Wentylator zalecany do montażu gdzie wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu.

Zastosowanie

Wentylator stosowany w nawiewno - wywiewnych systemach wentylacji dla różnego typu pomieszczeń, gdzie wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu.

Konstrukcja

Obudowa wentylatora VKOMz wykonana jest z blachy ze stali ocynkowanej. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.

Silnik

W wentylatorach wykorzystywane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w silnikach zastosowano łożyska kulkowe. Klasa bezpieczeństwa silnika: IP 24.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

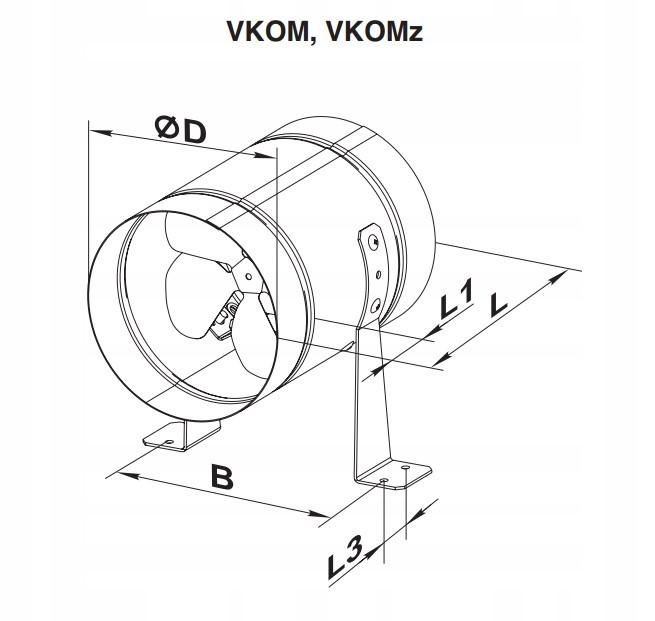

Wymiary:

• D - 315 mm
• B - 337 mm
• L - 278 mm
• L1 - 55 mm
• L3 - 40 mm

Montaż

W systemie wentylacyjnym lub bezpośrednio na ścianie za pomocą uchwytów montażowych znajdujących się w zestawie z wentylatorem. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

Dane techniczne:

• Napięcie (V):230
• Moc (W): 110
• Pobór prądu (A): 0,75
• Wydajność (m3/h): 1700
• Obroty (min-1): 1300
• Poziom hałasu [dB(A)/3m]: 54
• Max.temp. pracy (°C): 40
• Klasa bezpieczeństwa: IP24 (VKOM IP X4)
