Wentylator promieniowy
G2E 180 EH 03-01
Firmy M PLUS M
Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia0oCdo+40oC

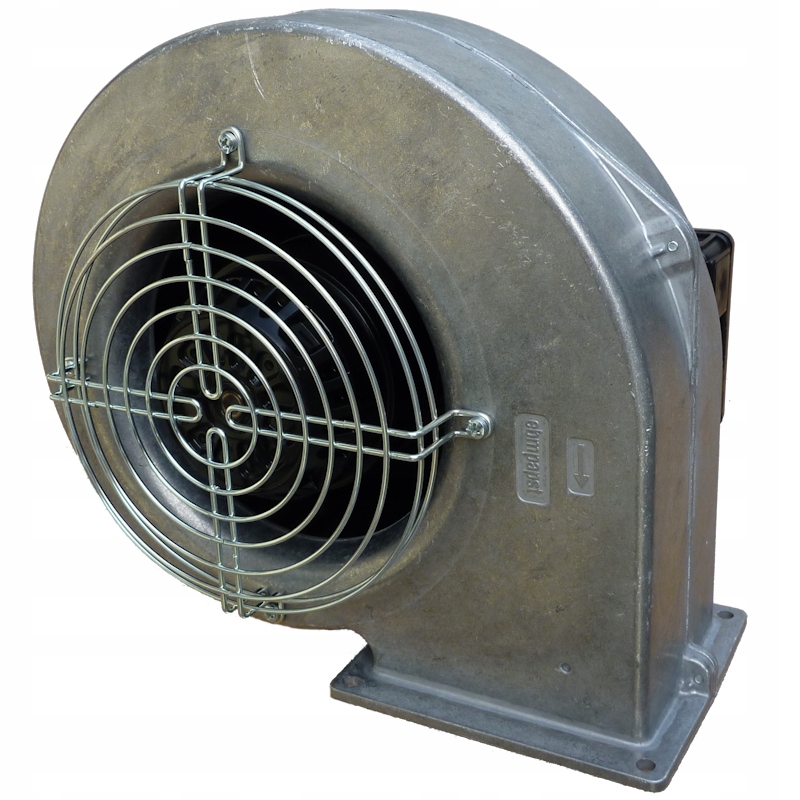

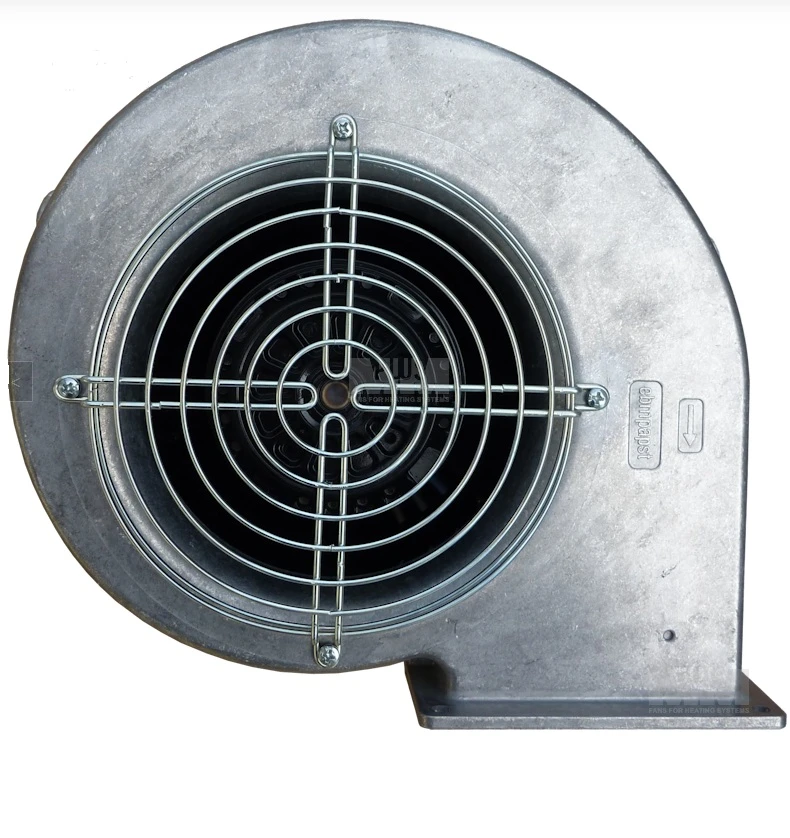

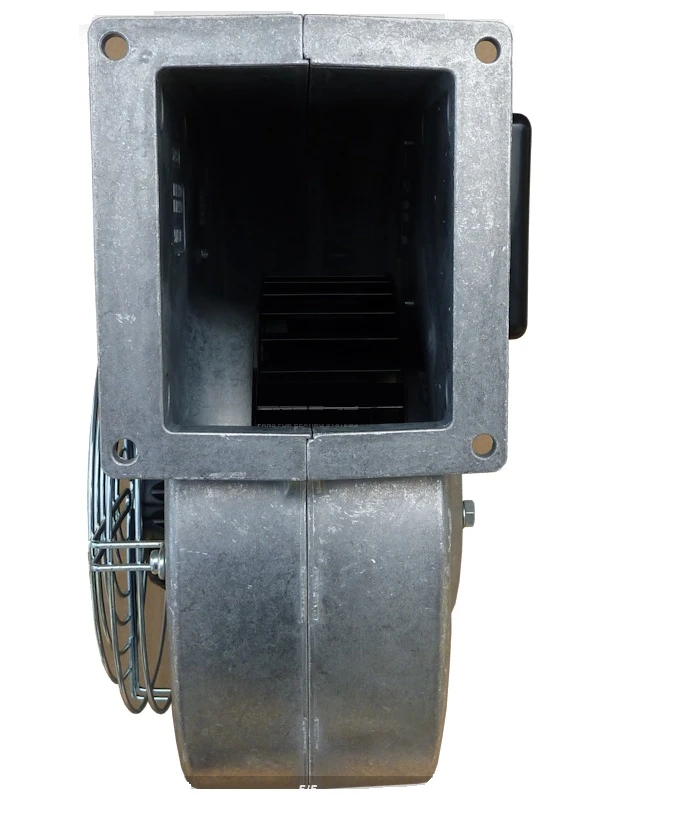

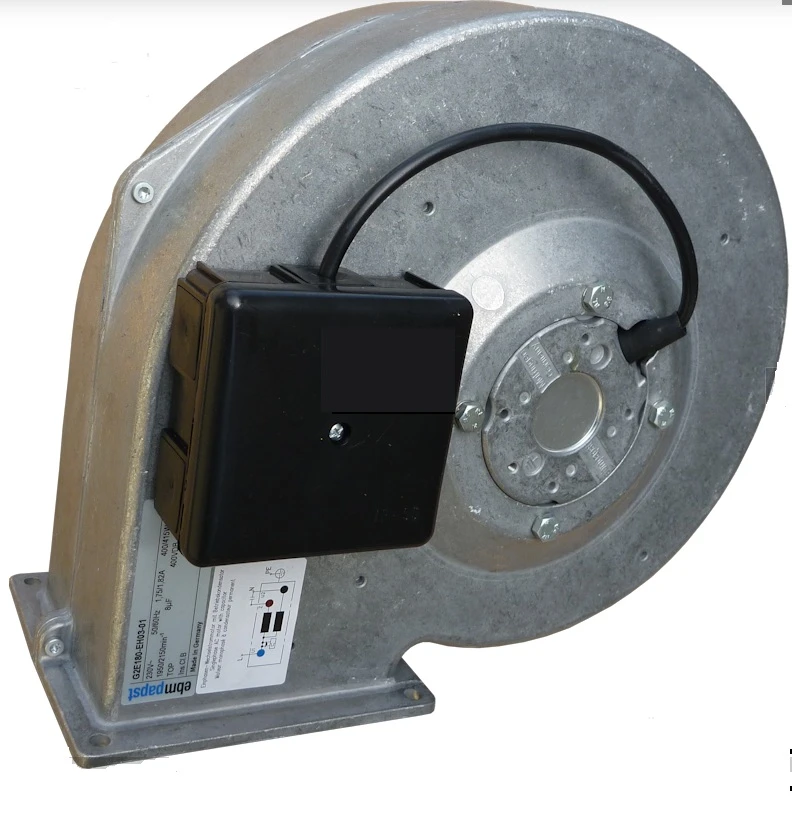

Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.
Instalacja wentylatora - dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłączeniowego śrubami M 5 lub M6.
UWAGA! Po zamontowaniu nie może być dostępu do części wirującej wentylatora.
DANE TECHNICZNE
Rodzaj urządzenia: Wentylator Promieniowy(z łopatami pochylonymi do przodu)
Typ: G2E 180-EH03-01
Typ silnika: R2E 180-CH03-01
Napięcie znamionowe: 230V/50Hz
Spręż max: 720 Pa
Wydatek max: 760 m3/h
Pręd. obrotowa: 1950 obr/min
Moc pobierana: 400 W
Masa: 5,60 kg
Pojemność kondensatora: 8 μF
Dopuszczalna temperatura otoczenia: -25ºC do +40ºC
Materiał wirnika: stal cynkowana

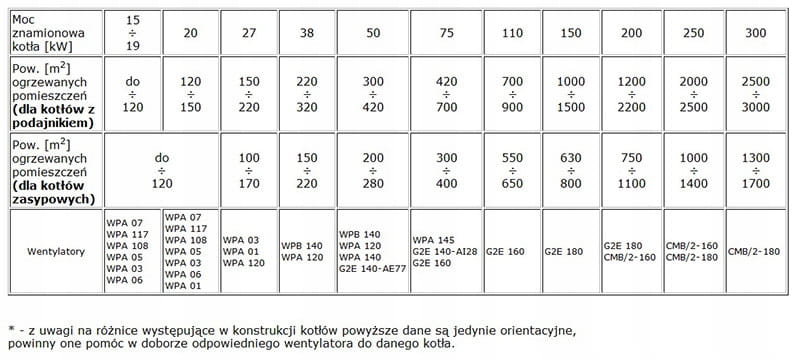

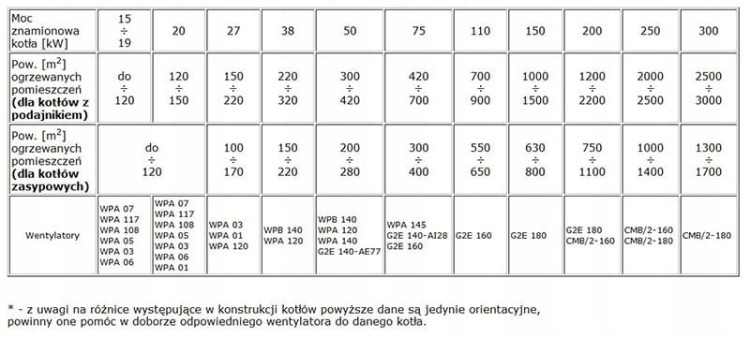

PRZYKŁADOWY DOBÓR NADMUCHU W ZALEŻNOŚCI OD MOCY KOTŁA I OGRZEWANEJ POWIERZCHNI*
