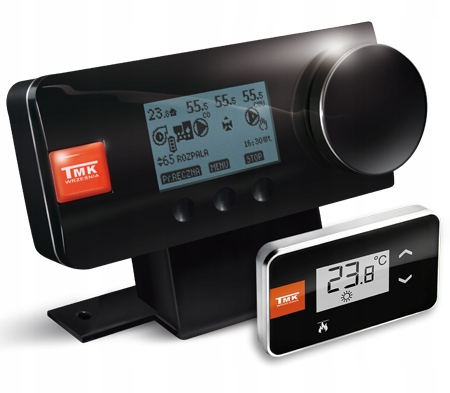

Sterownik JOKER DS2PZ-RC ze stopka montażową i panelem pokojowym firmy TMK

Sterownik JOKER DS2PZ-RC przeznaczony jest do sterowania:

• podajnikiem ślimakowym,
• dmuchawą,
• pompą obiegową c.o.,
• pompą ładującą zasobnik c.w.u.
• zaworem mieszającym

Sterownik JOKER DS2PZ-RC utrzymuje zadane temperatury w pomieszczeniach przy pomocy bezprzewodowego panela pokojowego (panel w kolorze grafitowym) według programów czasowych. JOKER dynamicznie reguluje ilością podawanego paliwa oraz mocą dmuchawy, działając w pełni automatycznie. Posiada funkcję „anty-stop” oraz funkcję ochrony antybakteryjnej. Sterownik może realizować priorytet ciepłej wody użytkowej i dodatkowo zabezpiecza zasobnik oraz grzejniki przed wyziębianiem przez zbyt chłodny kocioł. Sterownik rozdziela moc kotła między obiegi c.o. i c.w.u. w sposób dynamiczny, uwzględniając nastawy i preferencje użytkownika. Użytkownik ma możliwość korzystania z programów czasowych, które zapewniają optymalizację zużycia energii. Efektem pracy sterownika jest optymalna praca kotła, przez co wydłuża się jego żywotność, a temperatura wody użytkowej oraz ogrzewanych pomieszczeń utrzymywana jest na oczekiwanym poziomie. Użytkownik ma możliwość ograniczenia liczby sterowanych urządzeń - elastyczny układ menu i ekranu głównego.

Bezprzewodowy panel pokojowy pracuje w oparciu o programy czasowe zdefiniowane w sterowniku bazowym JOKER DS2PZ-RC. Użytkownik ma możliwość oprócz podglądu temperatury w pomieszczeniu także zmianę temperatury pokojowej dla aktualnego programu czasowego. Za pomocą panela można również śledzić temperaturę kotła oraz zmieniać nastawę temperatury za zaworem. Alarmy kotła i podajnika sygnalizowane są pulsowaniem odpowiedniego symbolu oraz sygnałem dźwiękowym. Panel pokojowy posiada także automatyczną blokadę przycisków dotykowych – blokadę rodzicielską.

Dane sterownika :

• Napięcie zasilania – 230 V
• Maksymalna moc obciążenia : 3 x 100 VA, 1x250 VA (podajnik), 1x5 VA (zawór)
• Zakres regulacji temp. Kotła : 45-90 °C
• Zakres nastaw czujnika pokojowego 10-35 °C
• Temp. załączania pompy c.o. : 1 - 99 °C
• Zakres regulacji temp. Zasobnika : 10 – 85°C
• Zakres nastaw temp. za zaworem 1-99 °C
• Histereza kotła : 0-10°C
• Histereza pompy c.o. : 1 - 15°C
• Histereza zasobnika : 1 – 15°C
• Funkcja "anty-stop"
• Programy czasowe
• Płynna regulacja mocy kotła
• Tryb wakacyjny
• Opcja sterowania zaworem, zasobnikiem i panelem bezprzewodowym
• Regulowane temperatury alarmów
• Wyświetlacz graficzny z intuicyjnym menu

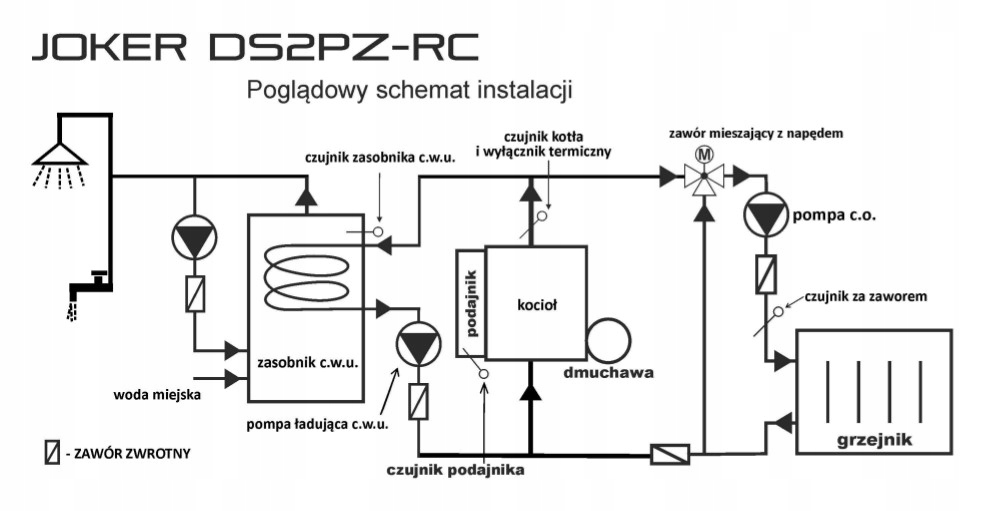

Schemat :
