Sterownik SW-100P TMK do kotła pieca zasypowego CO

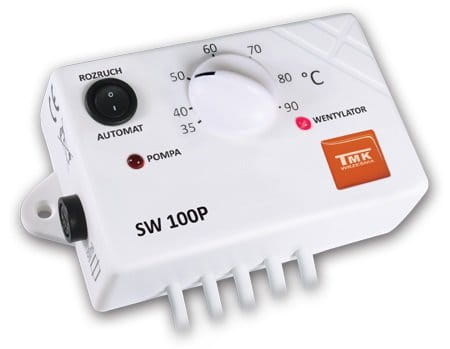

Sterownik SW 100P firmy TMK

Sterownik SW 100 P firmy TMK do kotła zasypowego, przeznaczony do sterowania nadmuchem (wentylator), pompą CO oraz czujnikiem temperatury.

Przeznaczony do automatycznego załączania i wyłączania wentylatora podmuchowego z silnikiem jednofazowym 230 V 50 Hz o mocy do 100VA współpracującego z kotłem c.o. Zastosowanie wentylatora podmuchowego do kotła węglowego c.o.umożliwia palenie również miałem węglowym, po uprzednim uszczelnieniu kotła. Sterownik ten steruje również pompą obiegową z silnikiem 230V o mocy do 100VA.

Funkcje:

• temperatura załączania pompy 30 stopni Celsjusza
• regulowana długość przedmuchu kotła 0-18 sekund
• sterowanie nadmuchem i pompą CO

Praca :

1.Przełącznik w pozycji "automat"

• sterownik załącza i wyłącza wentylator podmuchowy w zależności od temperatury czujnika,
• pokrętłem ustawia się temperaturę powyżej której następuje samoczynne wyłączenie pracy ciągłej wentylatora
• gdy temperatura jest wyższa od nastawionej następuje włączenie wentylatora co 6 minut na 0-18 sekund (cykliczny przedmuch kotła); czas ten można regulować przy pomocy małego wkrętaka ( ok, 1 s na jeden pełen obrót) przez otwór znajdujący się po lewej stronie obudowy, obok gniazda bezpiecznikowego (nastawa fabryczna 6 s)

Uwaga: nie zaleca się wyłączania przedmuchów ze względu bezpieczeństwa.

• po wygaśnięciu kotła c.o. i obniżeniu temperatury poniżej 30 stopni Celsjusza następuje wyłączenie pracy ciągłej wentylatora, cyklicznego przedmuchu kotła oraz pompy cyrkulacyjnej.
• świecące kontrolki oznaczają pracę wentylatora podmuchowego i pracę pompy obiegowej.

2.Przełącznik w pozycji "rozruch"

• następuje załączenie wentylatora w przypadku zimnego kotła c.o.(temperatura poniżej 30 stopni Celsjusza) co umożliwia jego rozpalanie. Załączenie pompy c.o. następuje po przekroczeniu temperatury 30 stopni Celsjusza .
• jeżeli temperatura przekroczy nastawioną na skali, nastąpi wyłączenie pracy ciągłej wentylatora tak jak przy pracy "automat" i przejście do cyklicznego przedmuchu kotła.

3.Gdy po rozpaleniu temperatura przekroczy 30 stopni Celsjusza należy przełącznik ustawić w pozycję "automat", aby po wygaśnięciu kotła nastąpiło wyłączenie wentylatora podmuchowego.

W zestawie

• sterownik
• nakładka czujnika
• opaska zaciskowa z zawleczką
• zapasowy bezpiecznik 1 A
• kołki rozporowe fi 6 -2 szt

Dane

• napięcie zasilania: 230 V / 50Hz
• obciążalność 2*100 VA
• zakres nastaw temperatur kotła 35-90 stopni Celsjusza
• histereza wentylatora 2 stopnie Celsjusza
