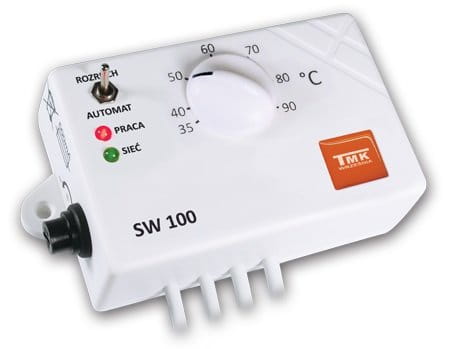

Sterownik SW-100 TMK do kotła pieca

Sterownik SW 100 Firmy TMK

Sterownik SW 100 firmy TMK przeznaczony jest do automatycznego załączania i wyłączania wentylatora podmuchowego z silnikiem jednofazowym 230 V 50 Hz o mocy do 100 VA współpracującego z kotłem c.o.Zastosowanie wentylatora podmuchowego do kotła węglowego c.o.umożliwia palenie również miałem węglowym, po uprzednim uszczelnieniu kotła.

Sterownik SW 100 steruje nadmuchem.

Praca :

• przełącznik w pozycji "automat"
• sterownik załącza i wyłącza wentylator podmuchowy w zależności od temperatury czujnika,
• pokrętłem ustawia się temperaturę powyżej której następuje samoczynne wyłączenie pracy ciągłej wentylatora
• gdy temperatura jest wyższa od nastawionej następuje włączenie wentylatora co 6 minut na 0-18 sekund (cykliczny przedmuch kotła); czas ten można regulować przy pomocy małego wkrętaka ( ok, 1 s na jeden pełen obrót) przez otwór znajdujący się po lewej stronie obudowy, obok gniazda bezpiecznikowego (nastawa fabryczna 6 s)

Uwaga: nie zaleca się wyłączania przedmuchów ze względu bezpieczeństwa.

• po wygaśnięciu kotła c.o. i obniżeniu temperatury poniżej 30 stopni Celsjusza następuje wyłączenie pracy ciągłej wentylatora, cyklicznego przedmuchu kotła.
• świecące kontrolki oznaczają pracę wentylatora podmuchowego i pracę pompy obiegowej.

2. Przełącznik w pozycji "rozruch"następuje załączenie wentylatora w przypadku zimnego kotła c.o.(temperatura poniżej 30 stopni Celsjusza) co umożliwia jego rozpalanie.

• jeżeli temperatura przekroczy nastawioną na skali, nastąpi wyłączenie pracy ciągłej wentylatora tak jak przy pracy "automat" i przejście do cyklicznego przedmuchu kotła.

3. Gdy po rozpaleniu temperatura przekroczy 30 stopni Celsjusza należy przełącznik ustawić w pozycję "automat", aby po wygaśnięciu kotła nastąpiło wyłączenie wentylatora podmuchowego.

W zestawie:

• sterownik z okablowaniem (z wyjściem na sieć, wentylator, pompę, wyłącznik termiczny, czujnik)
• opaska zaciskowa z zawleczką
• kołki rozporowe fi 6 -2 szt

Dane :

• napięcie zasilania: 230V / 50 Hz
• obciążalność 1*100 VA
• zakres nastaw temperatur kotła 35-90 stopni Celsjusza
• histereza wentylatora 2 stopnie Celsjusza
• temperatura załączania pompy 30 stopni Celsjusza
• regulowana długość przedmuchu kotła 0-18 sekund
• 2 lata gwarancji
