Sterownik MTS 100 pompy cw.u lub c.o do kotła TMK

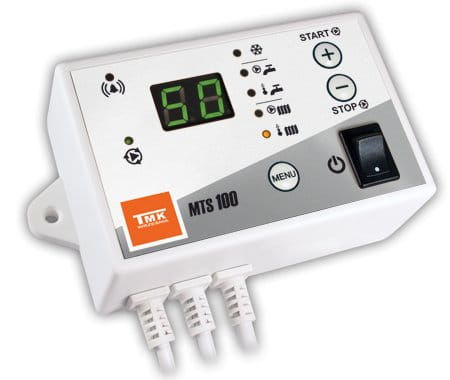

Sterownik MTS 100  firmy TMK

Sterownik MTS 100 firmy TMK przeznaczony jest do sterowania pompą obiegową c.o lub pompą cyrkulacyjną c.w.u. Użytkownik ma możliwość wyboru sposobu pracy sterownika. Urządzenie można zastosować również wszędzie tam, gdzie niezbędne jest utrzymanie stabilnej temperatury. Sterownik posiada funkcję "anty-stop" która zapobiega tzw. "zastaniu się" pompy związanemu z osadzaniem się kamienia na łożyskach.

MTS 100 posiada szeroki zakres histerezy załączania i wyłączania pompy oraz możliwość wymuszenia jej pracy.

Praca C.O.

MTS 100 ustawiony na sterowanie c.o. przeznaczony jest do automatycznego załączania i wyłączania pompy obiegowej c.o. Sterownik może być stosowany do pomp w instalacjach c.o. z kotłem opalanym paliwami stałymi lub gazem. Po wygaśnięciu kotła pompa obiegowa wyłącza się, za wyjątkiem sytuacji awaryjnych (OCHRONA ANTYZAMARZANIOWA ). Dzięki temu grzejniki pozostają dłużej ciepłe, a zużycie energii jest mniejsze.

Dane techniczne :

• Napięcie zasilania: 230V/50Hz
• Maksymalna moc obciążeniowa: 100VA
• Zakres pomiaru temperatury: od 0-99 stopni Celsjusza
• Temperatura załączania pompy c.o: (1-99 stopni Celsjusza, zakres ograniczony wartością funkcji F3) nastawa fabryczna 50 stopni Celsjusza.
• Histereza pompy c.o.(1-80 stopni Celsjusza, zakres ograniczony wartościami P1, F3), nastawa fabryczna 5 stopni Celsjusza)
• Próg alarmu niskiej temp,kotła-OCHRONA ANTYZAMARZANIOWA (od nieaktywne "-" do 50 stopni Celsjusza, nastawa fabryczna 8 stopni Celsjusza.
• Próg alarmu wysokiej temperatury kotła ( 60-99 stopni Celsjusza- "-" do 95 stopni Celsjusza), nastawa fabryczna 92 stopni Celsjusza.
• Dolny próg wyłączania pompy c.o. (od nieaktywne "-" do 95 stopni Celsjusza), nastawa fabryczna nieaktywne.
• Histereza dolnego progu wyłączania pompy ( od 1 stopnia Celsjusza do wartości funkcji F3), fabryczna nastawa 1 stopień Celsjusza.
• Funkcja "anty stop" ( ochrona pompy przed "zastaniem")-uruchamianie co 14 dni na 30 sekund.
• Zmniejszenie ryzyka przemarzania instalacji-uruchomienie pompy c.o. poniżej progu alarmu.

Pompa C.W.U.

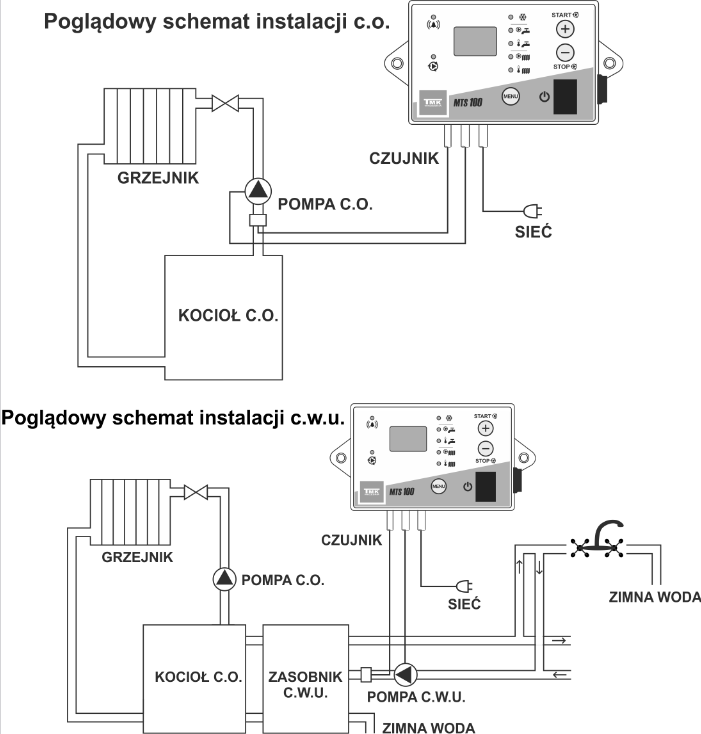

MTS 100 ustawiony na sterowanie c.w.u przeznaczony jest do sterowania pracą pompy cyrkulacyjnej c.w.u i utrzymanie zadanej temperatury c.w.u we wszystkich punktach odbioru. Czujnik mierzy temperaturę wody na rurze powrotnej instalacji c.w.u. Sterownik wyłącza pompę po osiągnięciu zadanej temperatury. W rezultacie zużycie energii jest mniejsze, a komfort użytkowania ciepłej wody zostaje zachowany. Urządzenie można zastosować wszędzie tam, gdzie niezbędne jest utrzymanie stabilnej temperatury.

Dane techniczne

• Napięcie zasilania: 230V/50Hz
• Maksymalna moc obciążeniowa: 100VA
• Zakres pomiaru temperatury: od 0-99 stopni Celsjusza
• Temperatura załączania pompy c.w.u: (1-99 stopni Celsjusza, zakres ograniczony wartością funkcji F5) nastawa fabryczna 45 stopni Celsjusza.
• Histereza pompy c.w.u.(1-80 stopni Celsjusza, zakres ograniczony wartościami P3, F5), nastawa fabryczna 2 stopni Celsjusza)
• Próg alarmu niskiej temp-OCHRONA ANTYZAMARZANIOWA (od nieaktywne "-" do 50 stopni Celsjusza), nastawa fabryczna 8 stopni Celsjusza.
• Próg alarmu wysokiej temperatury ( 60-99 stopni Celsjusza- "-" alarm nieaktywny), nastawa fabryczna 92 stopni Celsjusza.
• Dolny próg załączania pompy (od nieaktywne "-" do 95 stopni Celsjusza), nastawa fabryczna nieaktywne.
• Histereza dolnego progu załączania pompy ( od 1 stopnia Celsjusza do wartości funkcji F5), fabryczna nastawa 1 stopień Celsjusza.
• Funkcja "anty stop" ( ochrona pompy przed "zastaniem")-uruchamianie co 14 dni na 30 sekund.
• Zmniejszenie ryzyka przemarzania instalacji-uruchomienie pompy c.w.u. poniżej progu alarmu.

W zestawie:

• sterownik z okablowaniem (z wyjściem na czujnik, pompę i sieć)

• opaska zaciskowa z zawleczką -2 szt
• kołki rozporowe fi 6 -2 szt
