Reduktor ciśnienia 312 compact DN15 1/2" SYR

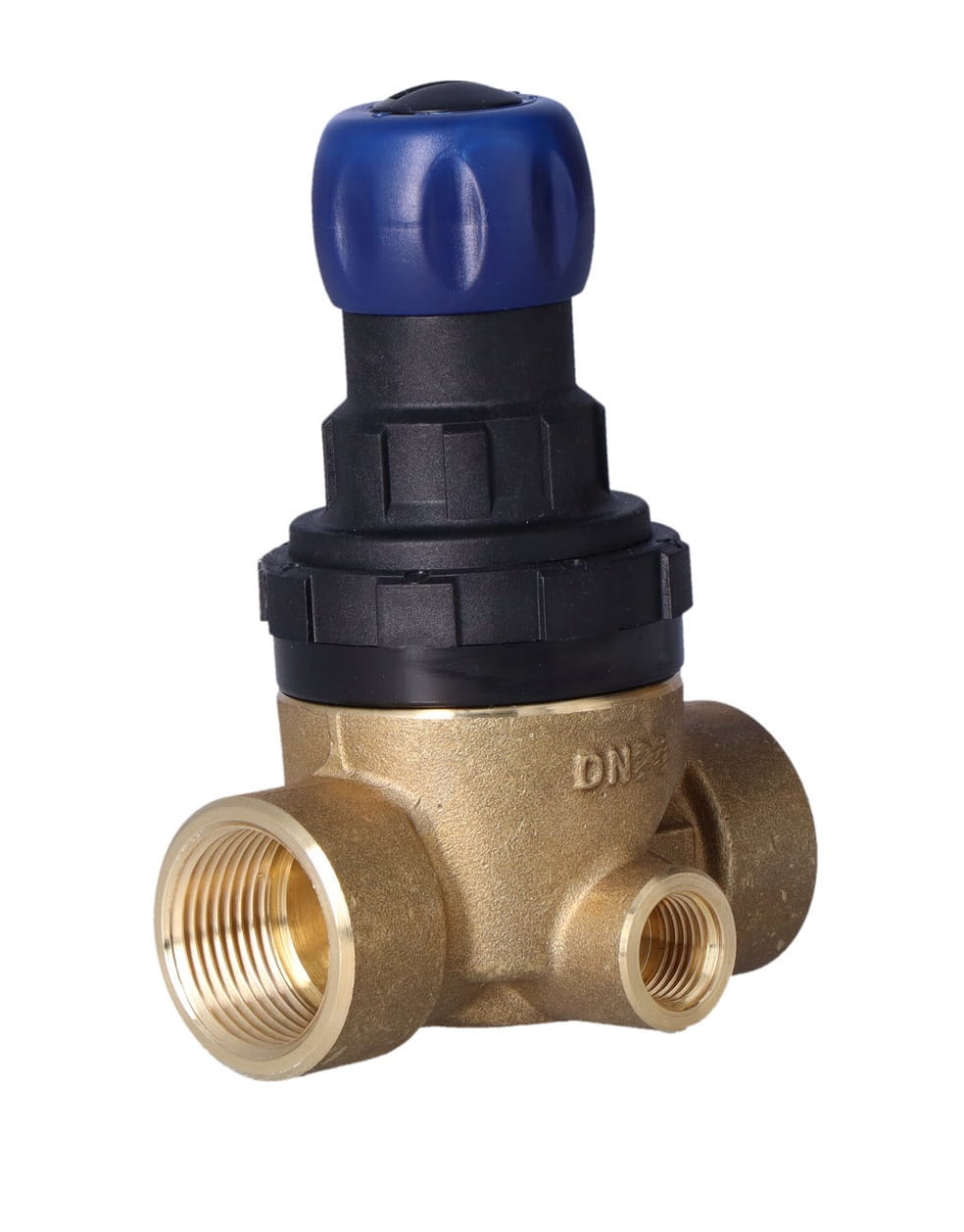

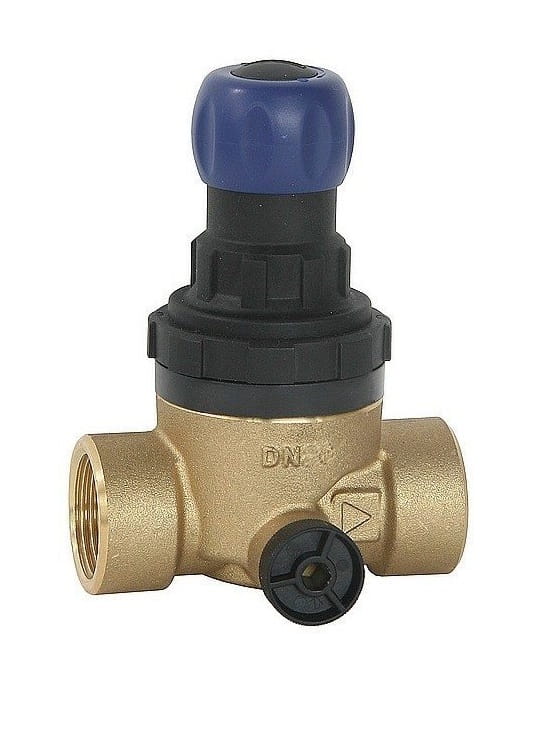

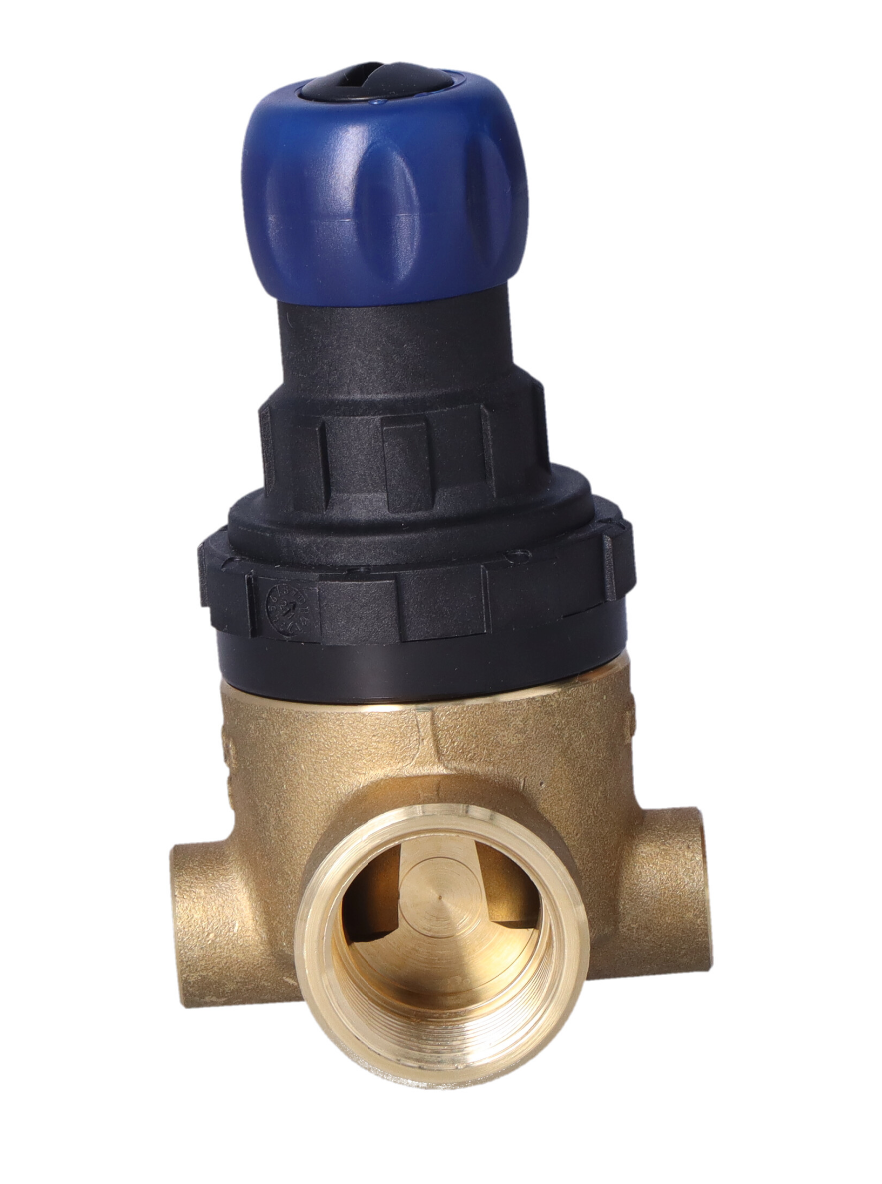

Reduktor ciśnienia 312 Compact DN15 1/2" marki SYR

Reduktor ciśnienia typ 312 compact jest stosowany do redukcji ciśnienia w instalacjach i urządzeniach z zastosowaniem mediów* wg. niżej podanego wykazu. Stosowany jest w instalacjach zaopatrzenia w wodę i spełnia wymagania normy PN EN 1567. Wielkość reduktora należy dobierać w zależności od planowanego maksymalnego przepływu.

Montaż:

Reduktor ciśnienia powinien być wbudowany w instalacje bez naprężeń i zgodnie z kierunkiem przepływu zaznaczonym na korpusie. Fabrycznie jest wyposażony we wbudowany ochronny filtr siatkowy ze stali nierdzewnej (oczka siatki 0.25mm), by zapobiegać zabrudzeniom części regulacyjnej. Przed montażem armatury należy instalację przeczyścić, przepłukać lub przedmuchać.

Obsługa:

Poprzez pokrętło nastawcze możemy nastawić żądane ciśnienie wyciągając lekko pokrętło. Dla poprawnej pracy, ciśnienie wejściowe musi być o 1 bar wyższe niż żądane, nastawione ciśnienie wyjściowe. W celu nastawienia ciśnienia wyjściowego należy zamknąć wszystkie punkty odbioru. Przy normalnych warunkach pracy armatura nie wymaga obsługi, zalecana jest regularna kontrola poprawności pracy, szczególnie filtra siatkowego wewnątrz reduktora ciśnienia. Aby usunąć zabrudzenia należy zamknąć zawory odcinające za i przed reduktorem ciśnienia, wykręcić główny wkład wykonawczy i oczyścić go wraz z filtrem pod bieżącą wodą bez żadnych dodatków. Możliwy jest demontaż części roboczej jej czyszczenie oraz powtórny montaż bez zmiany ciśnienia nastawy.

Wykonanie:

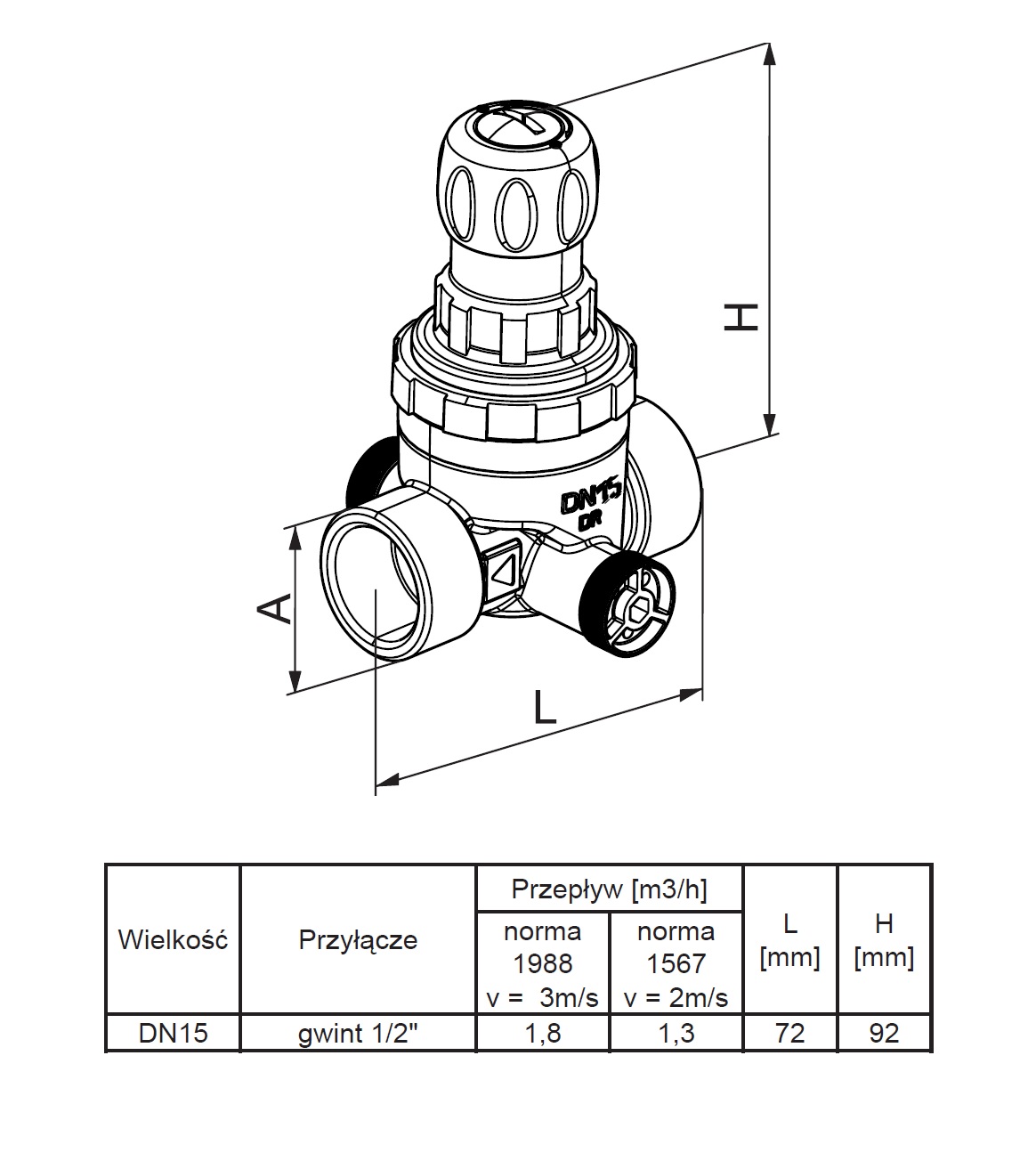

Reduktor ciśnienia 312 compact jest prosty w montażu, obsłudze i przeglądzie. Wykonany jest jako odciążony zawór jednogniazdowy z osiowo umieszczoną wkładką wraz filtrem - sitkiem stalowym o średnicy oczka 0,25mm. Wkładka regulacyjna może być wymieniona bez demontażu armatury i jest wykonana z wysokiej jakości tworzywa sztucznego wzmacnianego włóknem szklanym. Korpus odlany jest z czerwonego mosiądzu Rg5. Elementy uszczelniające wykonane są z tworzywa sztucznego o elastyczności gumy, odpornego na działanie wysokiej temperatury i starzenie. Reduktor posiada króciec 1/4" umożliwiający montaż manometru ciśnienia wyjściowego.

Specyfikacja:

• ciśnienie wejściowe: maks. 16 bar

• ciśnienie wyjściowe: ustawiane z zakresu 1,5 do 5,5 bar.
• nastawa fabryczna: 4 bar

• stała nastawa: plombowany na żądaną wartość

• stopień redukcji: maks. 10:1

• temperatura pracy: maks. 60°C

• *media: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy

• pozycja montażu: dowolna
• producent: SYR

numer kat. 0312.15.250

Oferta dotyczy 1 szt. produktu.
