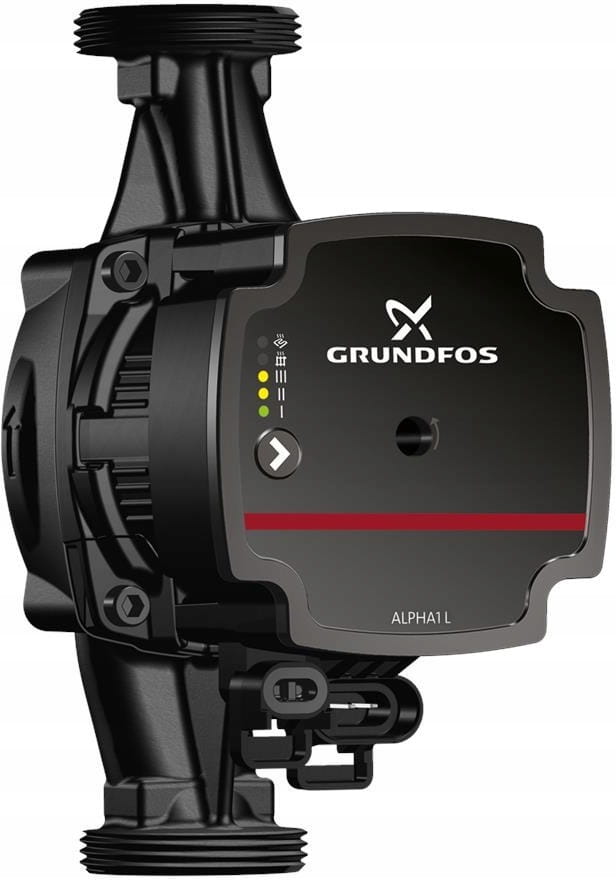

Zaprojektowany na nowo model C pompy ALPHA1 L może być instalowany we wszystkich rodzajach instalacji grzewczych ze zmiennym lub stałym natężeniem przepływu. Wysokosprawne pompy z elektronicznie komutowanym silnikiem (ECM), jak ALPHA1 L, są samosterujące i automatycznie dostosowują parametry pracy do wymagań instalacji.

Alpha 1L to wysokosprawna bezdławnicowa pompa z silnikiem z magnesami trwałymi przeznaczona do wszystkich rodzajów instalacji grzewczych ze zmiennym natężeniem przepływu w których pożądana jest optymalizacja punktu pracy pompy.

Zaprojektowany na nowo model C pompy ALPHA1 L  może  być  instalowany  we  wszystkich  rodzajach instalacji   grzewczych   ze   zmiennym   lub   stałym natężeniem   przepływu.   Wysokosprawne   pompy z elektronicznie komutowanym silnikiem (ECM), jak ALPHA1   L,   są   samosterujące   i   automatycznie dostosowują     parametry     pracy     do    wymagań instalacji.  Prędkość  może  być  regulowana  przez niskonapięciowy   sygnał   PWM   (o   modulowanej szerokości impulsu).

BUDOWA

Budowa pompy ALPHA1 L zapewnia jej długą i bezproblemową eksploatację. Pompa i silnik są zintegrowane i tworzą całość bez stosowania uszczelnienia wału, tylko z dwiema uszczelkami stałymi. Łożyska są smarowane tłoczoną cieczą. Takie rozwiązania umożliwiają eksploatację niewymagającą konserwacji.

• wirnik silnika z magnesami trwałymi/kompaktowym stojanem gwarantuje wysoką efektywność i wysoki moment rozruchowy,

• ceramiczny wał i ceramiczne łożyska promieniowe zapewniają długą żywotność pompy,

• węglowe łożysko oporowe zapewnia długą żywotność pompy,

• tuleja osłonowa wirnika silnika, płyta łożyskowa i osłona wirnika ze stali nierdzewnej zapewniają niezawodną pracę pompy,

• odporny na korozję kompozytowy wirnik pompy zapewnia niezawodne działanie w trudnych warunkach,

• możliwość wyboru korpusu z żeliwa lub stali nierdzewnej zwiększa elastyczność przy projektowaniu instalacji,

• automatyczne odpowietrzanie ułatwia odbiór i uruchamianie,

• kompaktowa budowa z głowicą pompy zintegrowaną z skrzynką sterowniczą i panelem sterującym umożliwia montaż w większości instalacji.

DANE TECHNICZNE:

Temperatura cieczy 2-95 °C przy temperaturze otoczenia 0-55 °C Aby zapobiec kondensacji w skrzynce sterowniczej i stojanie, temperatura cieczy musi być zawsze wyższa od temperatury otoczenia. Ciśnienie instalacji PN 10: maks. 1,0 MPa (10 bar). Ciśnienie wejściowe Aby zapobiec kawitacji i uszkodzeniom pompy, na wejściu pompy zapewnione muszą być następujące ciśnienia minimalne: Temperatura cieczy 75 °C 95 °C Ciśnienie 0,005 MPa 0,05 MPa 0,05 bar 0,5 bar Dane elektryczne Napięcie zasilania 1 x 230 V - 10 %/+ 10 %, 50/60 Hz, PE Zabezpieczenie silnika Pompa nie wymaga zewnętrznego zabezpieczenia silnika. Stopień ochrony IPX4D Względna wilgotność powietrza maks. 95 % Klasa izolacji EN 60335-2-51

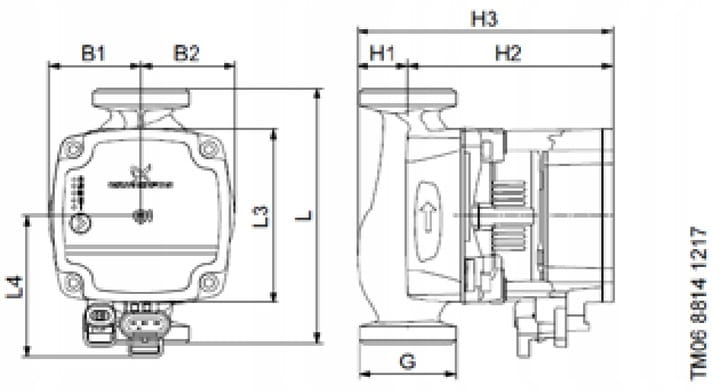

WYMIARY:

Średnica króćca ssawnego i tłocznego- 25mm

Maksymalna wysokość podnoszenia- 40dm

Materiał korpusu- żeliwo

L1- 180mm

L3- 88,3mm

L4- 71,6mm

B1- 46,3mm

B2- 46,4mm

H1- 25,3mm

H2- 102,1mm

H3- 127,4mm

G- 1 1/2"
