Podgrzewacz PERFECT 3500 Wijas do wody ogrzewacz ciśnieniowy

Przepływowy ciśnieniowy podgrzewacz wody typ Perfect 3500 firmy Wijas

Przepływowy ciśnieniowy pod umywalkowy ogrzewacz wody Perfekt przeznaczony jest do natychmiastowego zaopatrzenia w ciepłą wodę takich urządzeń sanitarnych jak umywalki, zlewozmywaki. Ze względów ekonomicznych powinien on być montowany jak najbliżej miejsca poboru ciepłej wody. Małe wymiary ogrzewacza, łatwy montaż pozwalają na szybkie jego zainstalowanie oraz ukrycie na przykład w szafce pod umywalką.

Przepływowe ogrzewacze wody serii Perfect 3500, 4000, 4500, 5000, 5500 są ogrzewaczami ciśnieniowymi o mocach 3,5, 4, 4,5, 5, 5,5 kW zasilanych napięciem 230V.

Zalety:

znaczna oszczędność energii elektrycznej w porównaniu z termą,
pozwala na natychmiastowy i ciągły pobór ciepłej wody,
zastosowano elektroniczny łącznik prądu, co znacznie zwiększyło żywotność ogrzewacza,
możliwość eksploatowania urządzenia przy bardzo niskim ciśnieniu wody ( około 0,06MPa).

Dzięki zastosowaniu elektronicznego sterowania pracą ogrzewacza wyeliminowano najbardziej zawodne mechaniczne części takie jak membrana, styki stosowane w tradycyjnych urządzeniach tego typu. Pozwoliło to na znaczne wydłużenie żywotności i niezawodności urządzenia.

Budowa:

Konstrukcja elementu grzejnego w tych urządzeniach pozwala na ciągłe poddawanie go ciśnieniu do 0,65 MPa. Dzięki temu do ogrzewacza można montować dowolną ciśnieniową baterię kranową. W celu miniaturyzacji urządzenia oraz zwiększenia jego niezawodności wyeliminowano tradycyjny hydrauliczny system załączania napięcia do spirali grzejnej. Zastąpiono go elektronicznym składającym się z układu elektronicznego sterującego pracą ogrzewacza, kontaktronowego czujnika przepływu oraz elektronicznego łącznika prądu (triaka).

W zestawie:

• ogrzewacz
• zawór kulowy odcinająco - tłumiący 1/2" - 3/8 "
• filtr wodny
• korki rozporowe
• szablon do wiercenia kołków
• Perlator (sitko wylewki kranowej)

Podłączenie:

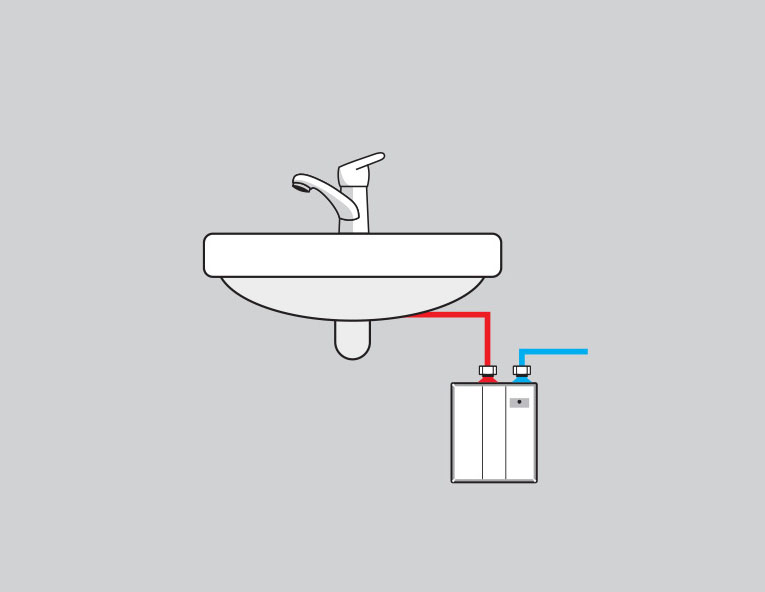

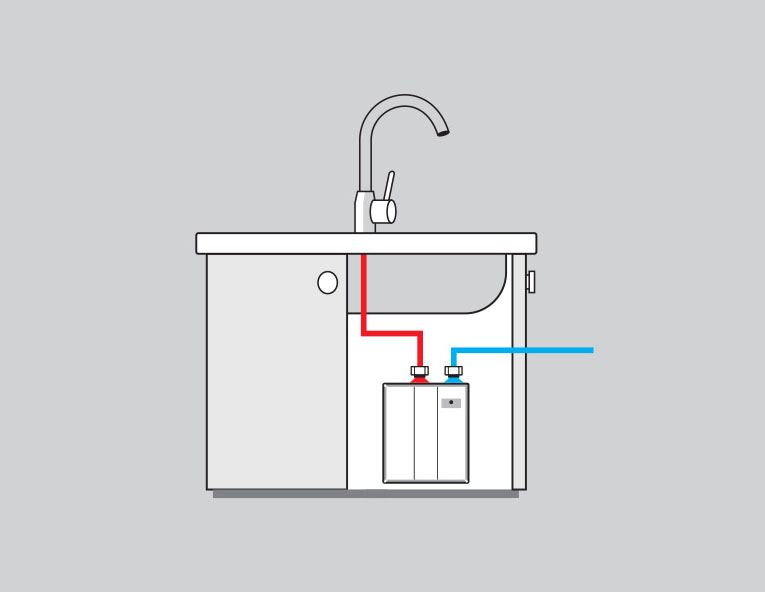

Podłączenie urządzenia do instalacji wodociągowej odbywa się przy pomocy wiotkich wężyków z gumowymi uszczelkami. Małe wymiary ogrzewacza, łatwy montaż pozwalają na szybkie jego zainstalowanie oraz ukrycie na przykład w szafce pod umywalką.
Zastosowanie:

Zlewozmywak - 4,0 kW do 5,0 kW

Dane techniczne:

• Typ Perfect 3500
• Moc [kW] 3,5
• Pobór prądu [A] 15,2
• Zasilanie [V] 230
• Minim. przepływ przy którym następuje załączenie około 1,1 litr/min
• Maksymalne ciśnienie wody [MPa] 0,65
• Bryzgoszczelność IP24
• Min, rezystywność wody przy tem. 15 st 1300 Ωcm
• Wymiary 149*133*75mm
• Rozstaw między króćcami przyłączy 60 mm

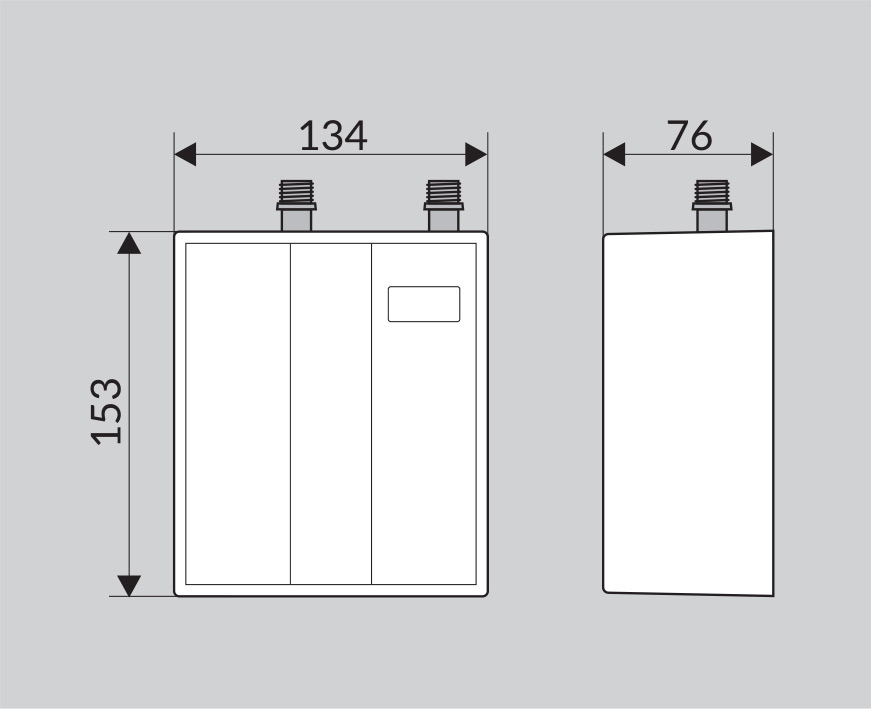

Wymiary w mm:

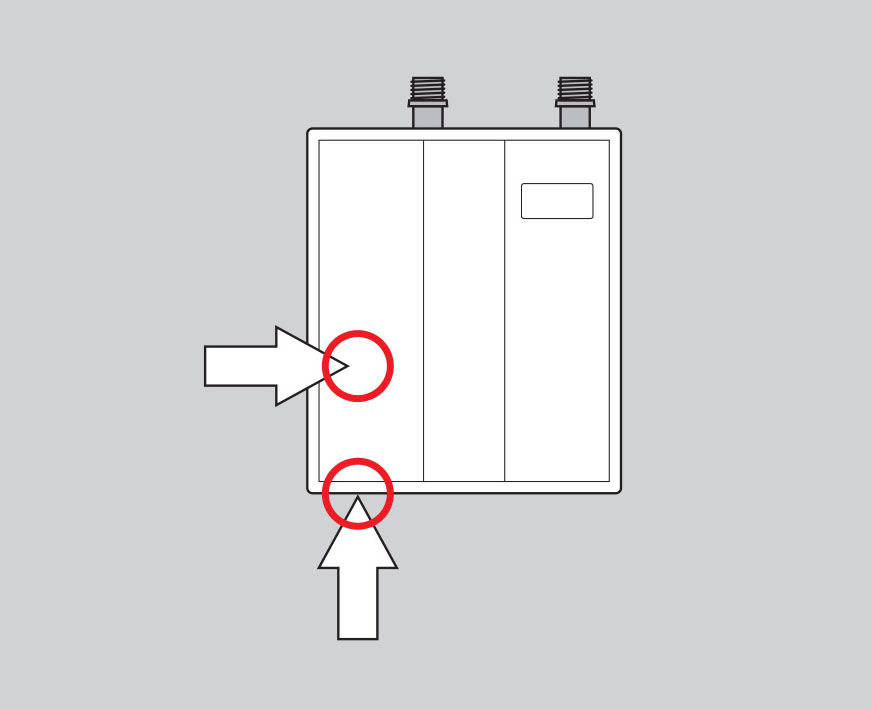

Miejsce wyprowadzenia przewodu zasilającego

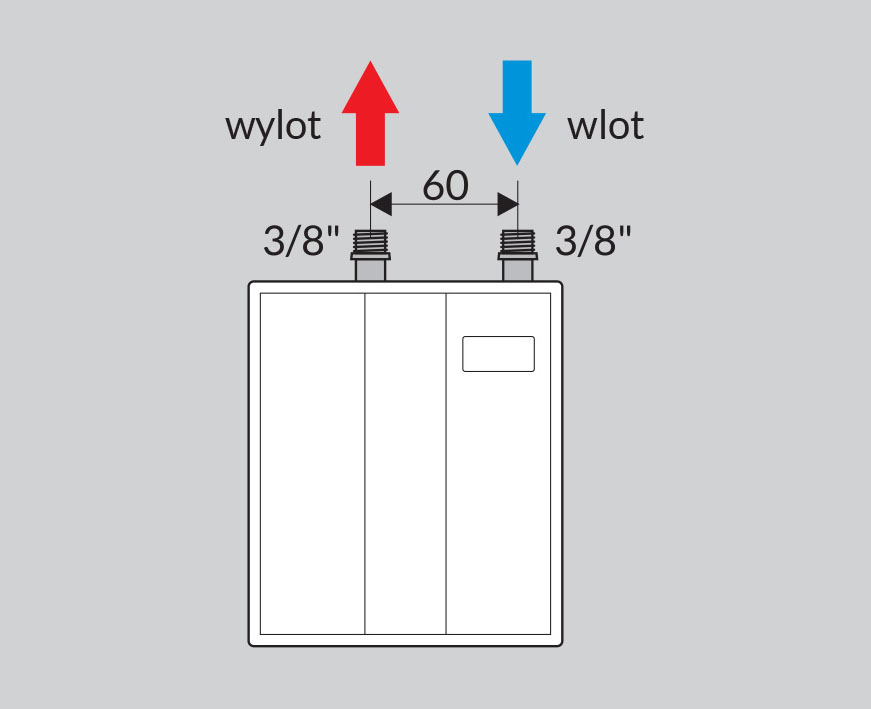

Przyłącze wodne

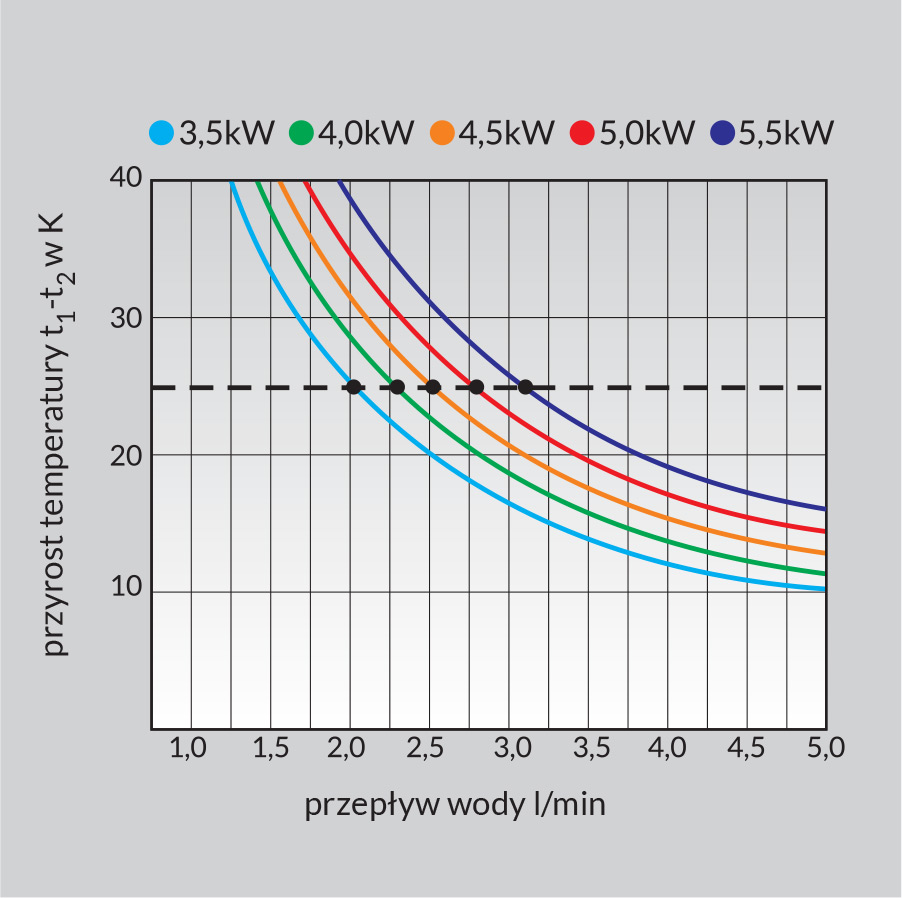

Wydajność ogrzewacza w zależności od mocy i przepływu

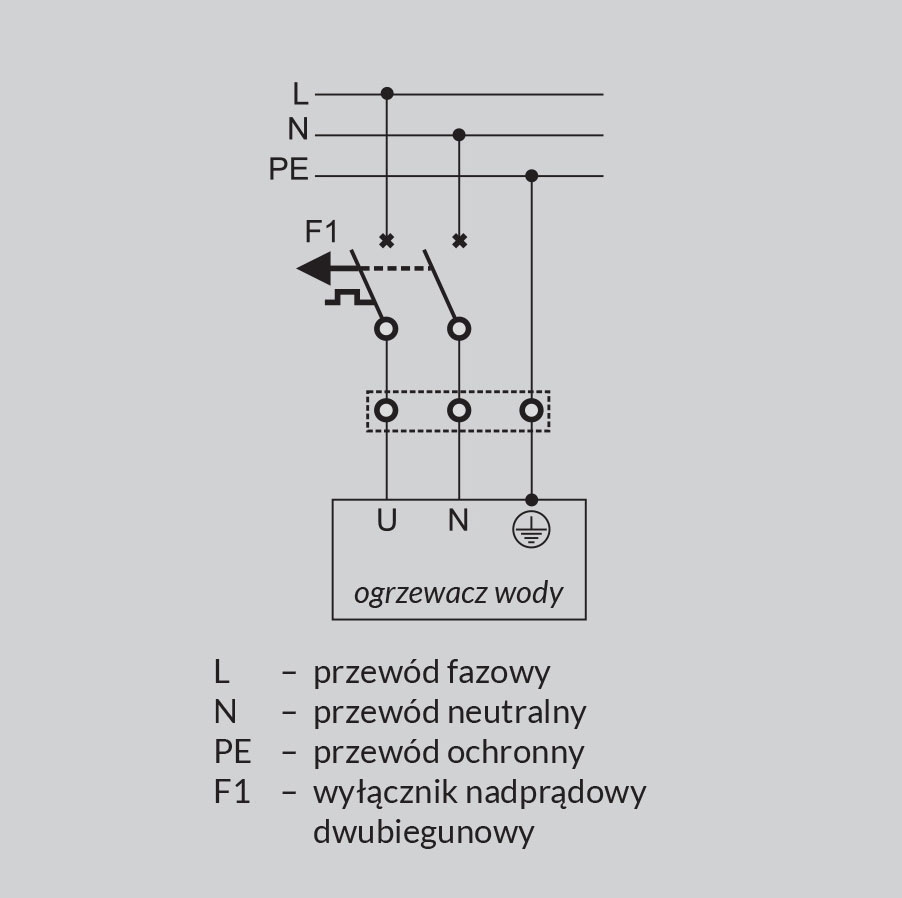

Schemat instalacji elektrycznej

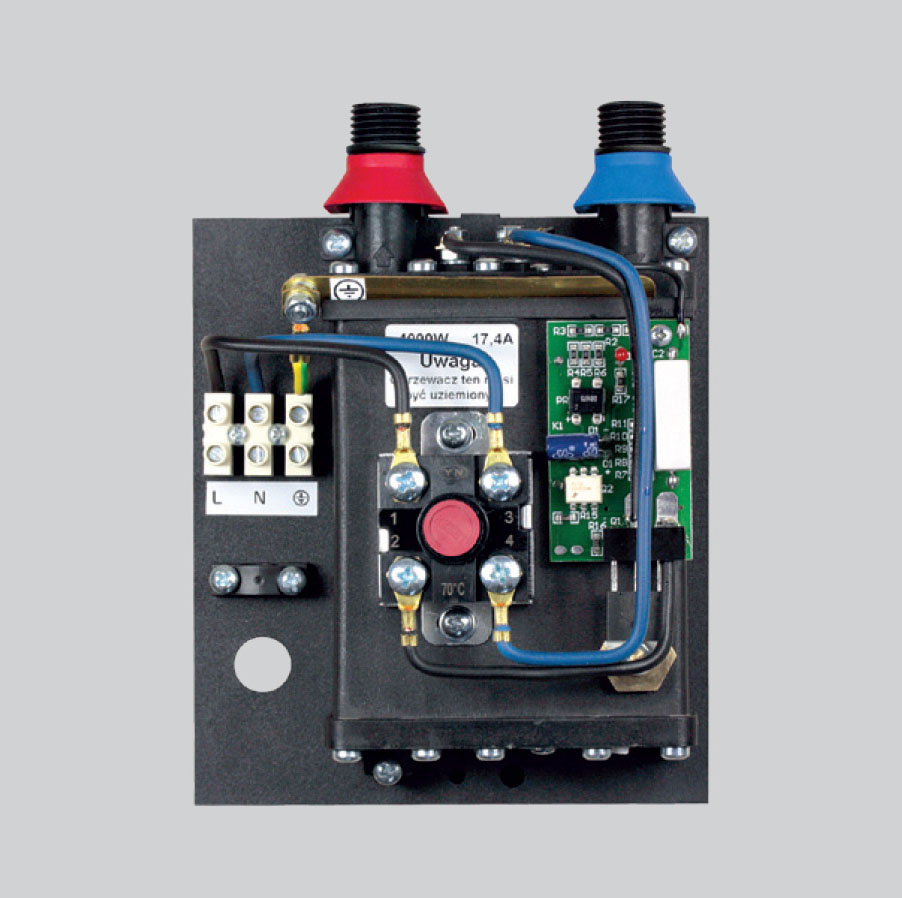

Budowa wewnętrzna

Zalety:

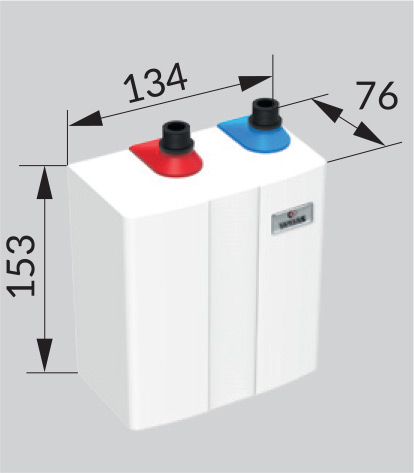

Małe wymiary (mm)

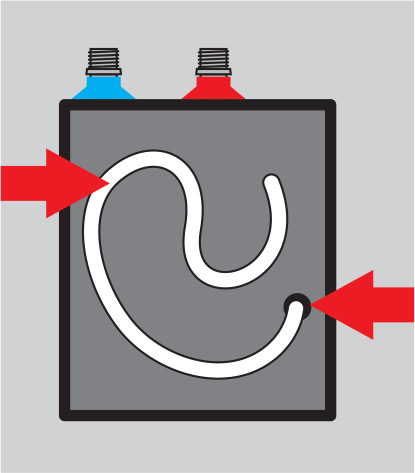

Łatwość podłączenia przewodu zasilającego oraz możliwość jego ukrycia pod obudową

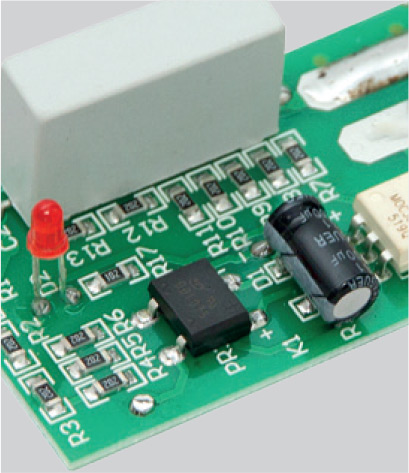

Elektroniczny system załączania

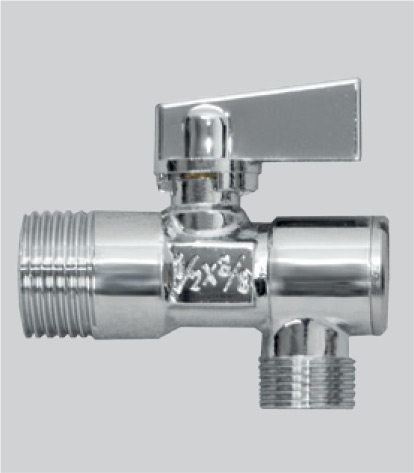

W komplecie zawór z filtrem do ustawiania temperatury wody
