FILTR DO WODY Z REDUKTOREM CIŚNIENIA AQWELL 34 USTM
Opis

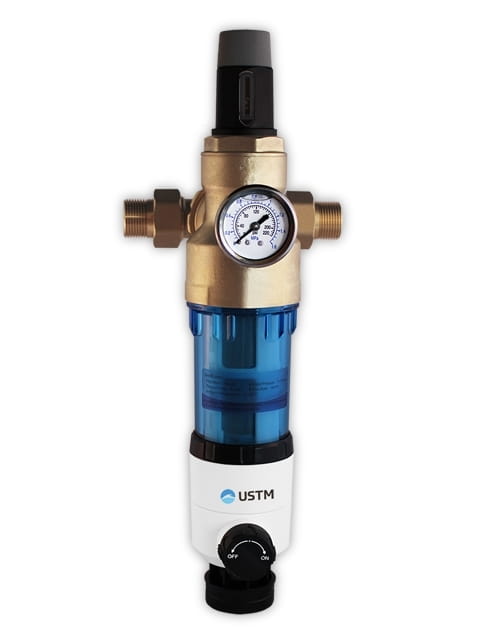

Filtr z reduktorem ciśnienia USTM AQWELL 34
Zalety:
- Filtracja zanieczyszczeń stałych takie jak: piasek, rdza, osady z kamienia, itp.
- Możliwość montażu na rurze pionowej, poziomej oraz pod kątem,
- Uniwersalne przyłącze 1" i 3/4" (oba rozmiary gw i gz)
- System BACKWASH - prosta obsługa płukania wstecznego. Wystarczy tylko otworzyć jeden zawór.
- Możliwość odprowadzenia wody z płukania bezpośrednio do kanalizacji
- System TWIST & CLEAN - czyszczenie obudowy filtra od wewnątrz bez konieczności zakręcania wody w instalacji
- Prostota obsługi
- Niski koszt eksploatacji
- Wysoka jakość wykonania

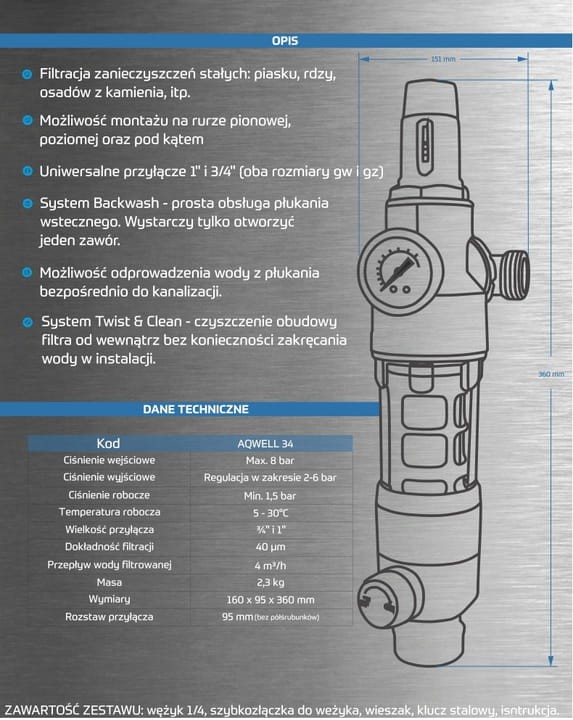

Dane techniczne:
- Ciśnienie wejściowe: Max 8 bar
- Ciśnienie wyjściowe: Regulacja w zakresie 2-6 bar
- Ciśnienie robocze: Min 1,5 bar
- Temperatura robocza: 5-30 st C
- Wielkość przyłącza: 3/4" i 1"
- Dokładność filtracji: 40 mikron
- Przepływ wody filtrowanej: 4m3/h
- Masa: 2,3 kg
- Wymiary: 160x95x360mm
- Rozstaw przyłącza: 95 mm ( bez półśrubunków )
- W zestawie instrukcja obsługi

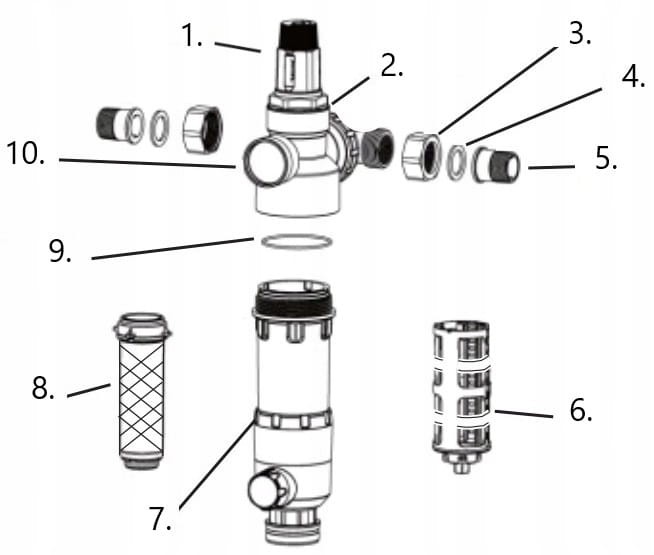

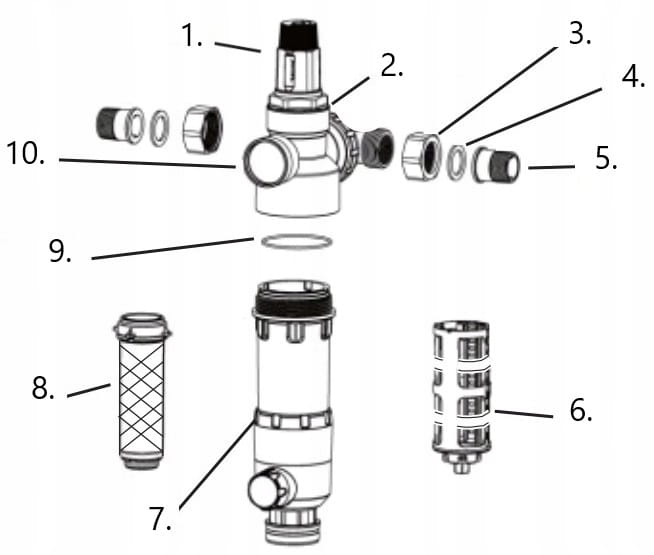

Filtr AQWELL zbudowany jest z:
- Mosiężnej głowicy filtra z manometrem i reduktorem ciśnienia
- Mosiężnego przyłącza obrotowego o dwóch wielkościach 3/4" GW i 1" GZ
- Przezroczystej obudowy filtra
- Wkładu filtracyjnego z siatki o wielkości oczek 40um z możliwością płukania wstecznego
- Spustowego zaworu kulowego do płukania wstecznego
- Mechanizmu czyszczenia wnętrza filtra
- Reduktor Ciśnienia
- Głowica
- Nakrętka 1"
- Uszczelka
- Złączka 3/4"
- Zgarniacz
- Obudowa Filtra
- Filtr siatkowy
- O-ring
- Manometr

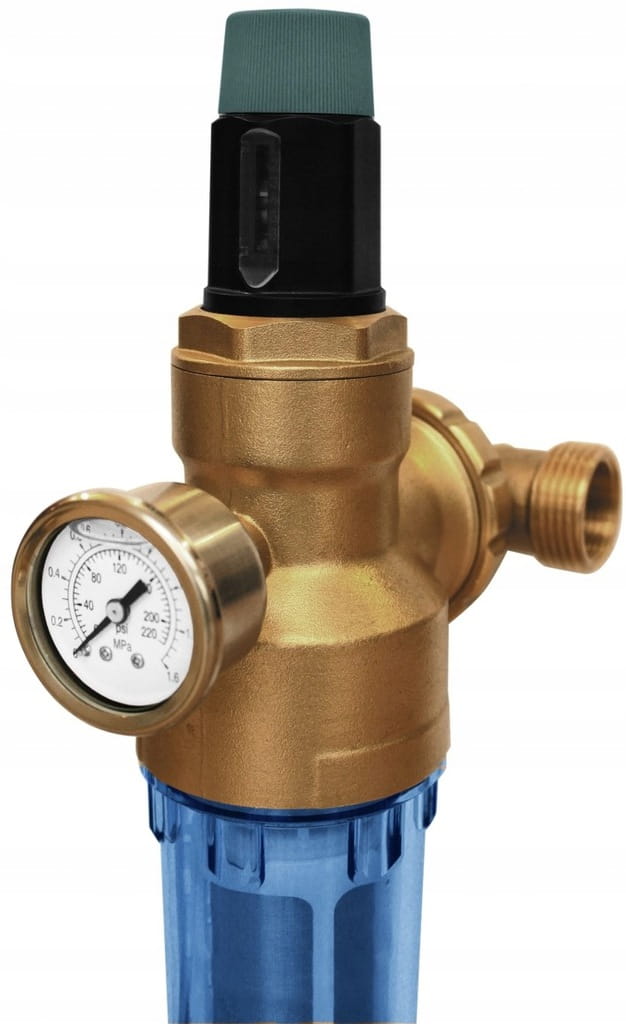

Reduktor ciśnienia:
Filtr posiada wbudowany w górną część głowicy reduktor ciśnienia. Kręcąc szarym pokrętłem w górnej części filtra możemy redukować ciśnienie w sieci wewnętrznej w budynku. Wartość ciśnienia można tylko zmniejszyć od wartości ciśnienia wejściowego. Obracając śrubę regulacyjną w lewo zmniejszamy wartość ciśnienia a w prawo zwiększamy. Zmiana ciśnienia jest widoczna na manometrze

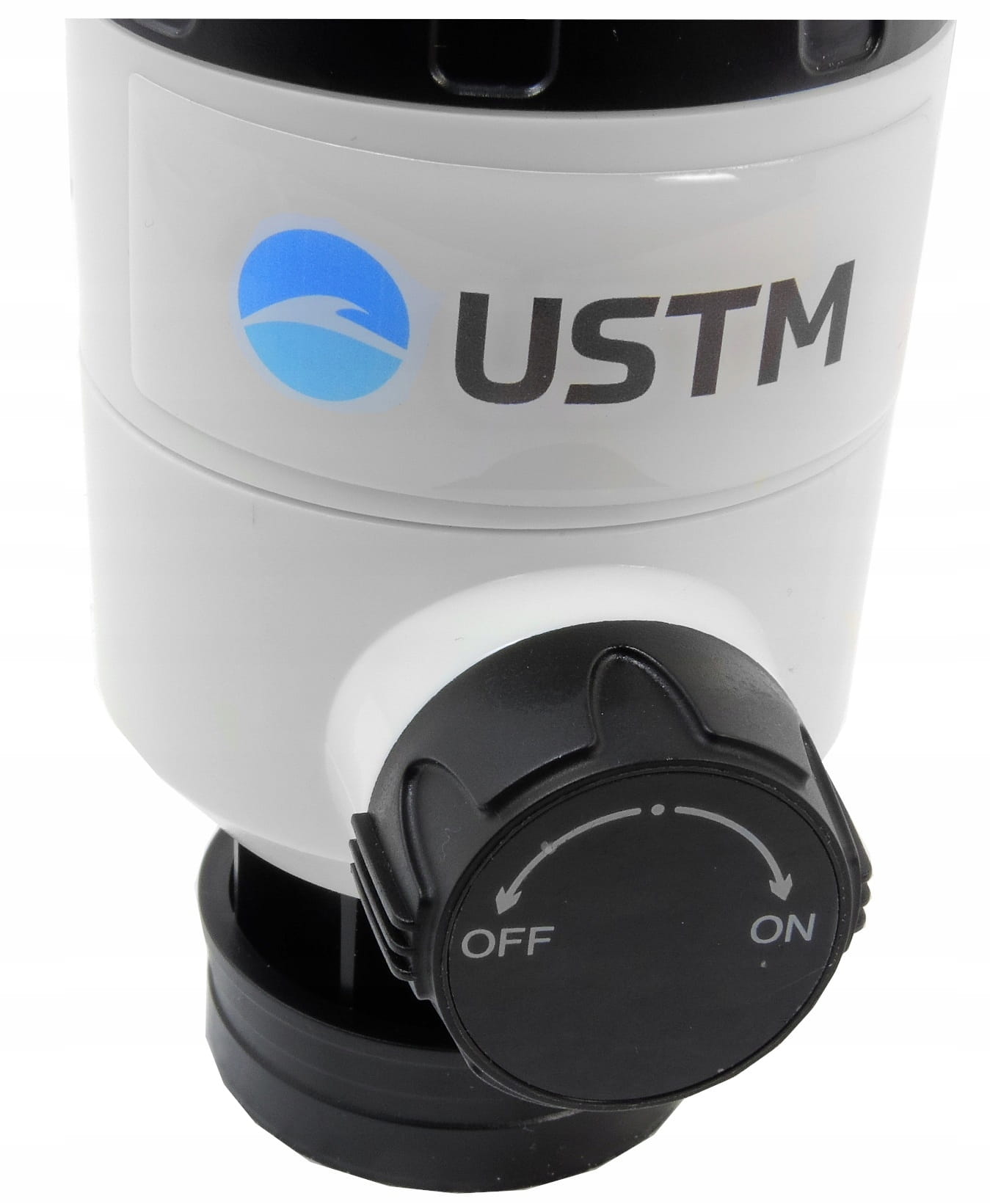

Płukanie wsteczne
Filtr AQWELL realizuje płukanie na zasadzie "backwash". Przed uruchomieniem płukania wstecznego należy podstawić naczynie pod dolną część filtra, lub zamontować na stałe wężyk odprowadzający popłuczyny do kanalizacji. Po przekręceniu pokrętła znajdującego się w dolnej części urządzenia w pozycję "on" w prawo następuje uruchomienie płukania wstecznego. Specjalna konstrukcja wkładu filtracyjnego pozwala na zmianę kierunku przepływu wody z wewnątrz siatki na zewnątrz. Następuje usunięcie zanieczyszczeń, które mogły ewentualnie utknąć w siatce filtracyjnej i tych które zatrzymały się przed siatką. Zawór w pozycji "on" należy trzymać przez kilka sekund, następnie na kilka sekund zamknąć i powtórzyć cykl minimum trzy razy. Płukanie należy wykonywać co 2 tygodnie, lub częściej jeżeli jakość wody jest niezadowalająca.
Czyszczenie wewnętrznej powierzchni obudowy filtra
Filtr wyposażony jest w system czyszczenia wewnętrznej powierzchni obudowy, tak zwany zgarniacz. Jeżeli na przeźroczystej obudowie filtra pojawią się zanieczyszczenia można je usunąć bez rozkręcania obudowy i zakręcania wody w budynku. Aby wykonać czyszczenie należy kilkukrotnie pokręcić dolną częścią filtra. Znajdujący się w filtrze zgarniacz usunie zanieczyszczenia z wnętrza obudowy.
Płukanie wsteczne
Filtr AQWELL realizuje płukanie na zasadzie "backwash". Przed uruchomieniem płukania wstecznego należy podstawić naczynie pod dolną część filtra, lub zamontować na stałe wężyk odprowadzający popłuczyny do kanalizacji. Po przekręceniu pokrętła znajdującego się w dolnej części urządzenia w pozycję "on" w prawo następuje uruchomienie płukania wstecznego. Specjalna konstrukcja wkładu filtracyjnego pozwala na zmianę kierunku przepływu wody z wewnątrz siatki na zewnątrz. Następuje usunięcie zanieczyszczeń, które mogły ewentualnie utknąć w siatce filtracyjnej i tych które zatrzymały się przed siatką. Zawór w pozycji "on" należy trzymać przez kilka sekund, następnie na kilka sekund zamknąć i powtórzyć cykl minimum trzy razy. Płukanie należy wykonywać co 2 tygodnie, lub częściej jeżeli jakość wody jest niezadowalająca.

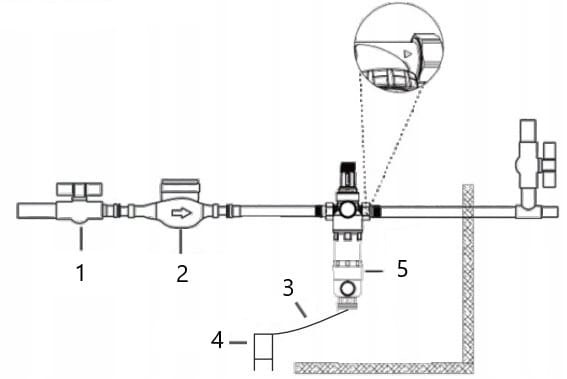

Przykładowy schemat układu:
- Zawór główny
- Wodomierz
- Wężyk 1/4"
- Kanalizacja
- Filtr wstępny AQWELL
Czyszczenie wewnętrznej powierzchni obudowy filtra
Filtr wyposażony jest w system czyszczenia wewnętrznej powierzchni obudowy, tak zwany zgarniacz. Jeżeli na przeźroczystej obudowie filtra pojawią się zanieczyszczenia można je usunąć bez rozkręcania obudowy i zakręcania wody w budynku. Aby wykonać czyszczenie należy kilkukrotnie pokręcić dolną częścią filtra. Znajdujący się w filtrze zgarniacz usunie zanieczyszczenia z wnętrza obudowy.
