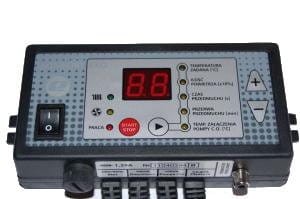

Sterownik KOMFORT EKO do pieca kotła polimerowy

Dostępność: brak towaru
Cena: 283,00 zł 283.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 4.93939
Producent: Elster
Kod produktu: STEKEKO

Opis

STEROWNIK KOMFORT EKO FIRMY ELSTER  NASTĘPCA KULTOWEGO  STEROWNIKA KOMFORT

"Komfort Eko" jest uniwersalnym regulatorem temperatury wody w kotłach centralnego ogrzewania ze sterowaniem nadmuchowym, opalanych węglem, węglem brunatnym, drewnem, paletami itp. Zapewnia ekonomiczną i automatyczną pracę całej instalacji C.O. Może być używany z termostatem pokojowym.


Dobór parametrów, użytkowanie pieca:

Parametr [1] TEMPERATURA ZADANA daje możliwość wyboru temperatury zadanej z jaką będzie pracował kocioł. Dobór minimalnej temperatury zadanej określony jest przez producenta kotła.

Parametr [2] ILOŚĆ POWIETRZA ma wpływ na ilość dostarczonego powietrza do paleniska; wartość tego parametru powinno się zmieniać w zależności od gatunku i jakości paliwa. Przybliżone wartości tego parametru dla różnych gatunków opału:
  • - drewno – 2 ( 20% )
  • - węgiel – 5 ( 50% )
  • - miał – 10 (100% )

Parametry: [3] CZAS PRZEDMUCHU i [4] PRZERWA PRZEDMUCHU sterują pracą dmuchawy po przejściu regulacji w tryb NADZORU. Prawidłowe ustawienie tych parametrów zapewnia wydmuchiwanie nagromadzonych w komorze spalania gazów, nie pozwalając na powstawanie tzw. „wybuchów w kotle”. W przypadku wystąpienia takiego zjawiska należy skrócić PRZERWĘ PRZEDMUCHU i ewentualnie wydłużyć CZAS PRZEDMUCHU. Ustawienie za długiego CZASU PRZEDMUCHU i za krótkiej PRZERWY PRZEDMUCHU może spowodować utrzymywanie wyższej temperatury na kotle od temperatury zadanej.

Parametr [5] TEMPERATURA ZAŁĄCZENIA POMPY C.O. określa przy jakiej temperaturze wody w kotle zostanie załączona pompa obiegowa. Temperatura wyłączenia tej pompy jest o 5 stopni niższa od progu załączenia. W celu zachowania ciepłej wody w obiegu po wygaśnięciu kotła zaleca się ustawienie parametru na co najmniej 40 °C.



Rozpalanie w kotle.

  •  Rozpalić nagromadzony opał.
  •  Jeżeli układ znajduje się w trybie WYGASZANIA (nie pali się kontrolka PRACA), nacisnąć klawisz START/STOP. Regulator przejdzie do trybu ROZPALANIA (kontrolka PRACA zacznie pulsować) załączając równocześnie dmuchawę. Po osiągnięciu temperatury o 10°C niższej od TEMPERATURY ZADANEJ regulator przejdzie do trybu PRACY (kontrolka PRACA przestanie pulsować).



Dokładanie opału do kotła, podgląd jakości spalania.

Jeżeli układ znajduje się w trybie PRACY, nacisnąć klawisz START/STOP. Regulator przejdzie do trybu WYGASZANIA (wyłączona zostanie dmuchawa).

  • Otworzyć drzwiczki.
  • Uzupełnić paliwo w piecu / sprawdzić jakość spalania opału.
  • Zamknąć drzwiczki.
  • Nacisnąć ponownie klawisz START/STOP (regulator wróci do trybu PRACY).



Działanie dmuchawy.
Po naciśnięciu klawisza START/STOP regulator przechodzi do trybu ROZPALANIA i przez około 3 minuty zwiększa stopniowo nadmuch, po czym zaczyna dostarczać powietrze z maksymalną wydajnością, zależną od parametru [2] MOC KOTŁA. Jeżeli temperatura płaszcza osiągnie wartość o 10°C niższą od temperatury zadanej regulator przechodzi do trybu PRACY. MOC KOTŁA decyduje o wydajności kotła poprzez dostarczenie odpowiedniej ilości powietrza do paleniska. W obszarze 10°C poniżej temperatury zadanej ilość dostarczonego do paleniska powietrza dobierana jest automatycznie przez regulator. Jeżeli temperatura wody płaszcza przekroczy ustawioną parametrem [1] TEMPERATURĘ ZADANĄ o 5°C lub regulator wyliczy najmniejszą wartość sterowania przechodzi w stan NADZORU. Dmuchawa pracuje wtedy z przerwami ustawionymi parametrem [4] PRZERWA PRZEDMUCHU przez czas ustawiany parametrem [3] CZAS PRZEDMUCHU.



Działanie pompy obiegowej C.O.
Pompa obiegowa jest załączana dopiero po osiągnięciu odpowiedniej temperatury wody w kotle. Warunki temperaturowe załączenia pompy określane są parametrem [5] TEMPERATURA ZAŁĄCZENIA POMPY C.O. Wyłączenie pompy następuje, gdy temperatura płaszcza spadnie o 5°C poniżej ustawionego progu.



Współpraca z regulatorem pokojowym.
Uaktywnienie TERMOSTATU POKOJOWEGO dokonywane jest przez instalatora. Temperaturę zadaną w pomieszczeniu użytkownik ustawia na termostacie pokojowym. Na tej podstawie regulator sam dobiera odpowiednią temperaturę kotła. Jeżeli temperatura w pomieszczeniu będzie niższa od zadanej, regulator będzie stopniowo podwyższał temperaturę kotła, nie przekraczając maksimum określonego parametrem [1] TEMPERATURA ZADANA (dla kotła). Jeżeli temperatura w pomieszczeniu będzie wyższa od temperatury zadanej, regulator będzie stopniowo obniżał temperaturę zadaną kotła, nie przekraczając minimum określonego przez producenta parametrem MINIMALNA TEMPERATURA ZADANA. Jeżeli nie można osiągnąć odpowiedniej temperatury w pomieszczeniu, należy zwiększyć wartość parametru [1]

TEMPERATURA ZADANA(dla kotła).


Stany alarmowe i obsługa błędów.

W zależności od wskazań i stanu czujników regulator może podejmować działania odbiegające od normalnego stanu pracy, zgłaszając przy tym ewentualnie komunikat na wyświetlaczu z numerem błędu i informując sygnałem dźwiękowym.

a) Przechłodzenie kotła – temperatura płaszcza poniżej 6°C. Jeżeli wskazania czujnika temperatury płaszcza spadną poniżej 6°C, to zostanie włączona pompa C.O. Wymuszony obieg wody w instalacji uniemożliwi jej zamarznięcie. Dmuchawa pracuje w zależności od trybu pracy.


b) Przegrzanie kotła – temperatura płaszcza powyżej 92°C. Na wyświetlaczu pokazuje się komunikat błędu A 2 i generowany jest przerywany sygnał dźwiękowy. Wyłączona zostaje dmuchawa a włączone wszystkie pompy w celu schłodzenia kotła.

c) Wygaszenie pieca np. z powodu braku paliwa. Regulator kontroluje obecność żaru w palenisku mierząc zmiany temperatury płaszcza. Jeżeli temperatura płaszcza spadnie o 10°C od TEMPERATURY ZADANEJ. i nie wzrośnie przez czas określony przez producenta(standardowo 60 min.), regulator samoczynnie przejdzie do trybu WYGASZANIA, wyłączając dmuchawę. Możliwość automatycznego WYGASZENIA jest blokowana przez czas 2 godzin od rozpalenia kotła.


d) Uszkodzenie czujnika płaszcza. Na wyświetlaczu pokazuje się komunikat błędu A 1 i generowany jest ciągły sygnał dźwiękowy. Wyłączona zostaje dmuchawa a włączone wszystkie pompy.

PARAMETRY TECHNICZNE
Zasilanie 230 V, 50 Hz
Temperatura pracy 0-40 st.C
Pobór mocy 4 W
Stopień ochrony IP 30
Certyfikat CE
OBCIĄŻALNOŚĆ WYJŚĆ
Wentylator 100 VA
Pompa cyrkulacyjna C.O. 100 VA
